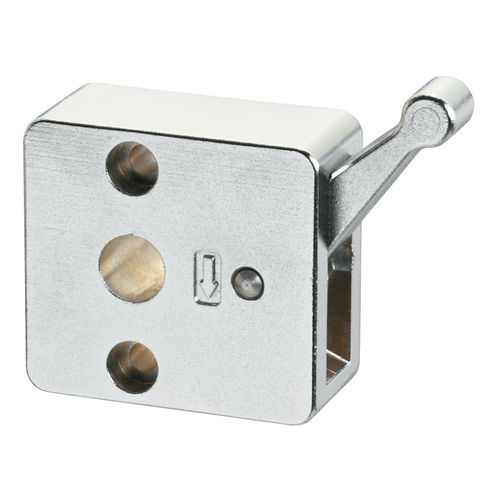

Elemento di serraggio manuale QSC

meccanicoper alberoper mandrino

Sistema di bloccaggio rapido e sicuro dell'albero. Girando semplicemente la maniglia si ottiene un bloccaggio sicuro. Disponibile per alberi di diametro 10, 12, 14, 15, 16 e 20 mm. -Più efficiente del metodo convenzionale Quando la maniglia viene girata verso il basso, spinge il blocco di bloccaggio verso l'albero per il bloccaggio. Quando la maniglia viene rilasciata, la molla piatta permette al blocco di bloccaggio di tornare nella posizione originale. -Caratteristica 1. Semplice funzionamento della maniglia senza attrezzi Il semplice movimento verticale della maniglia è perfetto per le applicazioni in cui le regolazioni di posizione sono spesso effettuate. Per il bloccaggio, la maniglia viene girata verso il basso come indicato da una freccia sul lato. Per il rilascio, la maniglia viene girata verso l'alto nella direzione opposta. Non sono necessari né viti di arresto né maniglie regolabili. Non sono necessari attrezzi per le operazioni della maniglia. -Caratteristica 2. Design compatto e risparmio di spazio Metodo Imao Nessun spazio necessario per l'oscillazione della maniglia. Metodo convenzionale Un po' di spazio necessario per l'oscillazione della maniglia. Dimensioni compatte per l'installazione anche in piccoli spazi. Diametro corretto dell'albero (mm): 10 12 14 15 16 20 -Caratteristica 3. Capacità di montaggio diverse Entrambe le facce anteriore e posteriore possono essere usate per il montaggio. I fori filettati sui 2 lati permettono un montaggio versatile. Corpo/maniglia: Zinco pressofuso Finitura cromata Blocco di chiusura: CAC402 bronzo fuso Molla piatta: Acciaio inossidabile SUS304
