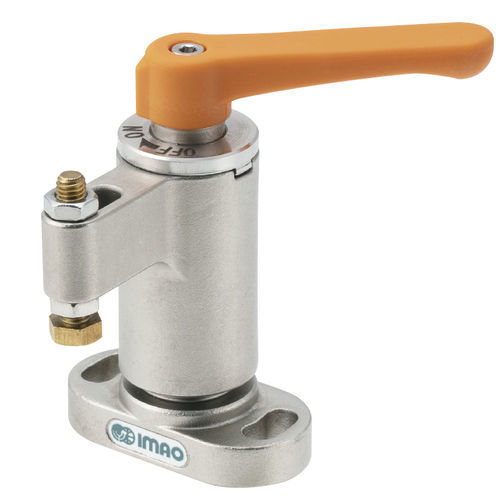

Attrezzo di serraggio manuale QLSWC

meccanicoper pezzi da lavorareper lavorazione

MORSETTI A MOLLA La maniglia scatta nel punto finale del serraggio. -Caratteristica- ・Ruotare la maniglia dopo che il braccio oscilla in posizione, l'albero a camme ruota lungo il perno di guida per spingere verso il basso il braccio. Il mandrino di bloccaggio entra in contatto con il pezzo da lavorare e l'albero a camme si sposta verso l'alto e comprime la molla per bloccare il pezzo. ・Facile bloccaggio con funzionamento one-touch. La maniglia scatta nel punto finale del serraggio. il morsetto caricato a molla fornisce una forza di serraggio costante ad ogni ciclo. -Materiali - Corpo: acciaio S45C, temprato e rinvenuto, nichelato elettroliticamente Braccio: acciaio SCM440, bonificato, nichelato elettroliticamente Albero a camme: Acciaio SKS3, bonificato, nichelato elettroliticamente Mandrino di bloccaggio: Ottone Maniglia: Poliammide (fibra di vetro rinforzata), arancione -Datasheet- https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-spring-e.pdf
