Cambia utensile manuale

per robotper robot collaborativia comando manuale

Panoramica
I cambiattrezzi One-Touch sono moduli di cambio utensile manuale progettati per robot collaborativi. Consentono cambi rapidi e affidabili con una semplice azione della leva, dotata di clic tattile e blocco di sicurezza integrato. L'interfaccia con perno di serraggio supporta un'ampia gamma di utensili ed effettori finali riducendo i requisiti lato utensile e semplificando l'integrazione nei diversi sistemi robotici.

Uso manuale semplice

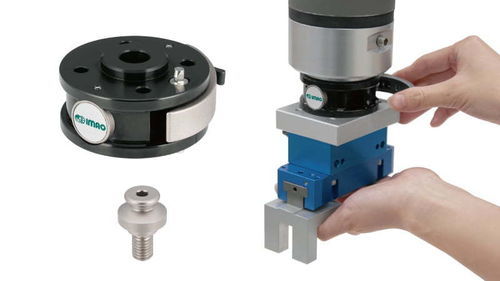

I cambi utensile si eseguono con una sola leva — non è necessario alimentazione pneumatica, cablaggio o attrezzi speciali. Il clic tattile conferma il bloccaggio sicuro e il blocco di sicurezza integrato riduce il rischio di rilascio accidentale durante le operazioni manuali.

Meccanismo di bloccaggio sicuro
Morse di serraggio coniche a doppia faccia innestano il perno conico per offrire una forte presa con bassa forza sulla leva. Il progetto sfrutta principi di bloccaggio consolidati per garantire prestazioni di bloccaggio costanti e ripetibili, adatte ad applicazioni industriali.

Progettazione utensili flessibile
L'interfaccia semplice con perno di serraggio consente l'integrazione con molti tipi di utensili ed effettori mantenendo una geometria lato utensile minimale. Questa flessibilità facilita la progettazione degli utensili e l'adattamento a diversi modelli di robot.

Utensileria economica
Poiché il lato utensile richiede solo un perno di serraggio di base (nessun connettore complesso), l'utensileria può essere realizzata con meno componenti, riducendo costi e complessità nelle configurazioni multi-utensile.

Gamma

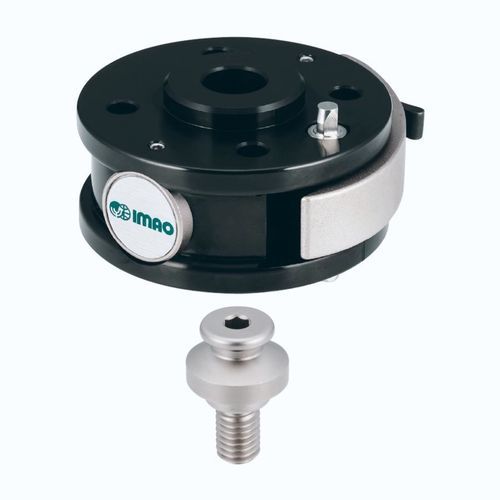

• Modulo lato robot — QRMTC: Montaggio diretto su flange robot ISO 9409-1-31.5-4-M5 e ISO 9409-1-50-4-M6; blocco di sicurezza azionabile a leva; morse di serraggio coniche a doppia faccia.
• Perno di serraggio lato utensile — QRMTC-M: Opzioni di filettatura di montaggio M6 e M8; interfaccia perno semplice e compatta; facile integrazione nell'utensileria personalizzata.

Multimedia
Video dimostrativi e di prodotto che mostrano il funzionamento della leva, il feedback tattile del bloccaggio e il meccanismo di serraggio in uso reale.

Specifiche tecniche

• Funzionamento: Azionamento a leva manuale, non richiede aria né cablaggio
• Sicurezza: Blocco di sicurezza integrato per aiutare a prevenire rilasci accidentali
• Meccanismo di serraggio: Morse coniche a doppia faccia per l'accoppiamento su perno conico
• Interfaccia: Interfaccia semplice con perno di serraggio per utensileria flessibile
• Compatibilità montaggio robot (QRMTC): ISO 9409-1-31.5-4-M5 e ISO 9409-1-50-4-M6
• Opzioni perno di serraggio (QRMTC-M): Filettature di montaggio M6 e M8
• Vantaggi: Cambi utensile manuali rapidi, feedback tattile al bloccaggio, riduzione di complessità e costo lato utensile
