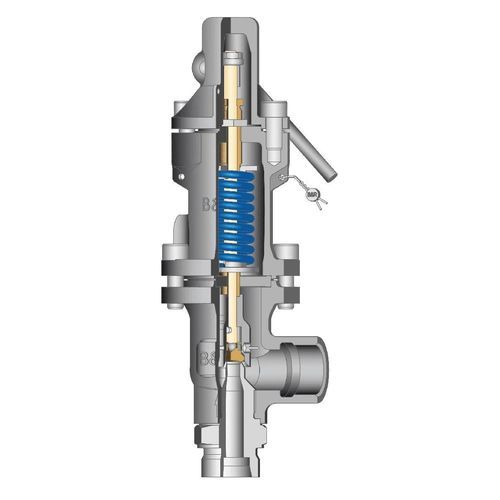

Valvola limitatrice di pressione a gas Si C1

a vaporeper liquidiad alta pressione

Panoramica prodotto
Valvola di sicurezza compatta per il rilascio di pressione in servizi vapore, gas e liquidi con più opzioni di collegamento e ampia capacità di pressione e temperatura.

Riassunto

• Valvola compatta adatta a impianti chimici, petrolchimici e reti di gas tecnici.
• Progettata per alte pressioni di taratura (fino a 200 barg) e temperature estreme (-200 °C a +427 °C).
• Più collegamenti di ingresso (flange EN/ASME e filettati), disco con cuscinetto per tenuta e soffietto opzionale per compensazione della contropressione.

Descrizione dettagliata
La serie Si C1 garantisce prestazioni affidabili di scarico della pressione in installazioni compatte che richiedono flessibilità e durata. La costruzione a blocco con componenti interni in acciaio inossidabile e materiali conformi alle norme EN e ASME assicura resistenza a fluidi corrosivi e cicli termici. Il disco con cuscinetto migliora la tenuta e la durata, mentre il soffietto opzionale offre una migliore compensazione della contropressione per servizi a vapore. Il prodotto è disponibile in DN15 e DN25 e supporta codici di progettazione e certificazioni ASME ed EN.

Caratteristiche principali

• Intervallo di pressione: 0,55 – 200 bar (taratura e servizio)
• Intervallo di temperatura: -200 °C a +427 °C
• Dimensioni ingresso: DN15, DN25
• Opzioni di collegamento: flange EN/ASME o filettate
• Disco con cuscinetto per miglior tenuta
• Soffietto opzionale per compensazione della contropressione
• Certificazioni: PED, ASME UV, DIN/EN

Specifiche (tabella)
Tipi di fluido: Liquido; Gas; Vapore
Materiale (EN): EN 1.0619; EN 1.4408
Classificazione PN (PN): 320
Pressione massima impostabile (barg): 200
Materiale (ASME): ASME WCB; ASME CF8M
Dimensione ingresso (DN): 15; 25
Codici di progettazione: EN; ASME UV
Limiti di temperatura (°C): -200 a 427
Valutazione ASME max.: 1500
Certificazione: PED; ASME UV
Categoria di servizio: Generale

Caratteristiche / specifiche tecniche

• Modello: Si C1
• Tipo: Valvola di sicurezza per il rilascio di pressione per liquidi, gas e vapore
• Capacità di pressione: taratura e esercizio fino a 200 barg (PN fino a 320)
• Capacità di temperatura: -200 °C a +427 °C
• Dimensioni ingresso disponibili: DN15 e DN25
• Materiali (EN): EN 1.0619, EN 1.4408
• Materiali (ASME): ASME WCB, ASME CF8M
• Codici di progettazione: EN, ASME UV
• Valutazione ASME max.: 1500
• Tenuta: disco con cuscinetto
• Opzioni: soffietto per contropressione
• Certificazioni: PED, ASME UV (e altri documenti di certificazione IMI Bopp & Reuther disponibili)
