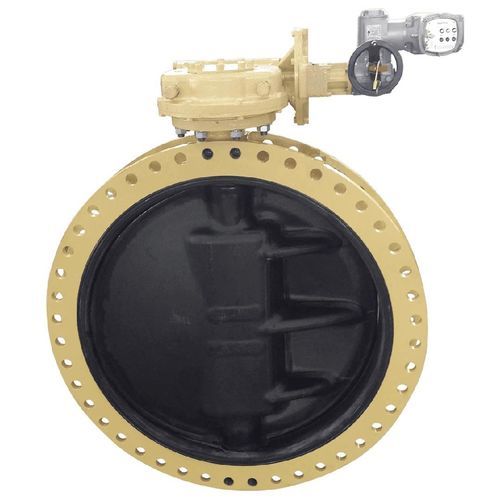

Valvola rotante controllo della valvola DS

flangia rotonda

Panoramica del prodotto
La valvola a farfalla concentrica rivestita in gomma IMI Orton serie DS garantisce tenuta affidabile e manutenzione semplificata per il controllo dei flussi industriali. Classe fino a 20 bar, presenta disco autocentrante, doppia tenuta per proteggere l'albero dal fluido e boccole in lega autolubrificante. Taglie da 1,5 a 108 in, corpi wafer, lugged e a doppia flangia. La serie DS è progettata per utilities, trattamento acque, sistemi antincendio, applicazioni marine e gestione di fanghi/soluzioni saline.

Caratteristiche principali

• Sezionamento interno in gomma e rivestimento sostituibile per tenuta ermetica
• Disco autocentrante per ridurre l'usura e migliorare la stabilità
• Boccole in lega autolubrificanti per vita utile estesa
• Doppia tenuta a protezione dell'albero dall'ingresso del fluido
• Ampia gamma di taglie: 1,5 a 108 in
• Pressione nominale fino a 20 bar
• Progettazione conforme a API 609

Applicazioni

• Utilities e reti idriche industriali
• Impianti di trattamento acque civili e industriali
• Sistemi di lotta antincendio e spegnimento
• Installazioni marine e acqua di mare
• Gestione di fanghi, salamoie e liquidi aggressivi

Tipologie di corpo

• Wafer
• Lugged
• Doppia flangia

Note sulla costruzione e sui materiali

• Geometria concentrica con rivestimento interno in gomma
• Corpi disponibili in diversi materiali metallici in funzione delle condizioni di servizio
• Progettata per bassa manutenzione: rivestimento sostituibile e boccole durature

Caratteristiche / Dati tecnici

• Tipi di fluido: Liquido, Gas, Acqua, Vapore, Aria, Acque reflue, Estinzione incendi
• Dimensione passaggio (in): 1,5 a 108
• Massima pressione di esercizio (barg): 20
• Opzioni materiali: Ghisa duttile; Acciaio al carbonio; Acciaio inox; Bronzo alluminio; Duplex & Super Duplex; Titanio; Acciaio legato nichel
• Codici di progetto: ASME B16.34; ASME VIII; API 609; UL1091
• Limiti di temperatura (°C): -20 a 150
• Certificazioni: PED; NACE; SIL3; CU-TR
• Caratteristiche: disco autocentrante; doppia tenuta di protezione dell'albero; rivestimento in gomma sostituibile; boccole in lega autolubrificanti
