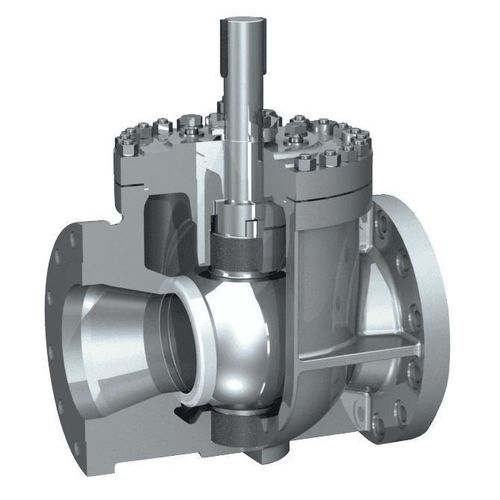

Valvola a sfera

manualedi isolamentodi arresto

Riassunto
Valvola a sfera top-entry senza molla, montaggio trunnion, con geometria della sede a cuneo e sedi auto-livellanti per tenuta ermetica e manutenzione in linea; progettata per servizi gravosi, alta pressione e intervalli criogenici/alte temperature.

Caratteristiche principali

• Progettazione a sede a cuneo che assicura chiusura ermetica e sedi auto-regolanti per prestazioni di tenuta costanti.
• Costruzione top-entry che consente la manutenzione in linea per minimizzare i tempi di fermo.
• Palla montata su trunnion per supporto robusto in presenza di alte pressioni differenziali.
• Tenuta antincendio bidirezionale e design anti-statico.
• Asta anti-estrusione per maggiore sicurezza operativa.
• Adatta ad azionamento manuale e attuato.
• Ampia capacità di temperatura da -254°C a +320°C a seconda dei materiali e della configurazione.

Applicazioni

• Petrolio e gas
• Petrolchimico
• Impianti GNL
• Impianti PTA
• Servizio idrogeno
• Vapore, idrocarburi e fluidi multifase

Costruzione e opzioni

• Costruzione con palla montata su trunnion per funzionamento stabile in condizioni gravose e ad alta pressione.
• Sedi auto-livellanti con geometria a sede a cuneo per chiusura ermetica e prestazioni di tenuta a lungo termine.
• Materiali disponibili: acciaio al carbonio, acciai inossidabili, acciai a basso tenore di lega, leghe di nichel, duplex & super duplex, titanio; altre leghe su richiesta.
• Connessioni di estremità: ANSI, NORSOK, estremità saldate e altre opzioni su richiesta.
• Configurazioni ottimizzate per funzionamento manuale o automatizzato (attuato).

Prestazioni e sicurezza

• Pressione di esercizio massima fino a 250 barg in funzione della taglia e della selezione dei materiali.
• Tenuta antincendio bidirezionale e caratteristiche anti-statiche per la sicurezza in applicazioni critiche.
• Asta anti-estrusione ed elementi di design per minimizzare le perdite e preservare l'integrità in condizioni severe.

Norme e certificazioni

• Codici di progettazione: API 6D, ASME B16.34, ASME VIII Div.1, ASME VIII Div.2.
• Certificazioni: PED, NACE, SIL3, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497.

Fluidi trattati

• Gas
• Idrogeno
• Fluidi di processo PTA
• Flussi idrocarburici multifase
• Vapore
• Idrocarburi
• Gas Naturale Liquefatto (GNL)

Note
La costruzione top-entry consente la manutenzione in linea e riduce i tempi di fermo; l'idoneità per servizi gravosi, alte pressioni e intervalli criogenici/alte temperature dipende dai materiali scelti e dalla configurazione della valvola.

Specifiche tecniche

• Nome commerciale: Springless Top Entry Ball Valve
• Brand: IMI Truflo Italy
• Diametro nominale: 0,5" a 16"
• Pressione massima di esercizio: fino a 250 barg
• Limiti di temperatura: -254°C a +320°C (a seconda dei materiali)
• Materiali: acciaio al carbonio; acciaio inossidabile; acciaio a bassa lega; lega di nichel; duplex & super duplex; titanio; altri materiali su richiesta
• Codici di progettazione: API 6D; ASME B16.34; ASME VIII Div.1; ASME VIII Div.2
• Certificazioni: PED; NACE; SIL3; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497
• Caratteristiche: Progettazione a sede a cuneo; Sedi auto-livellanti; Palla montata su trunnion; Asta anti-estrusione; Tenuta antincendio bidirezionale; Anti-statico
• Azionamento: Opzioni manuali e attuate
• Connessioni di estremità: ANSI, NORSOK, estremità per saldatura (e altre su richiesta)
