Valvola a sfera O-Rex™
pneumaticaelettricadi regolazione

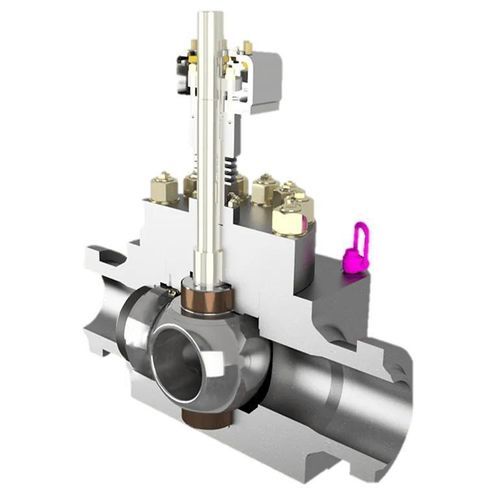

Valvola a sfera - O-Rex™ - IMI Critical Engineering - pneumatica / elettrica / di regolazione
Valvola a sfera - O-Rex™ - IMI Critical Engineering - pneumatica / elettrica / di regolazione
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
a sfera
Azionamento
pneumatica, elettrica
Funzione
di regolazione
Tipo di fluido
per idrocarburi, per gas, per vapore, per GNL
Per busto
a sede morbida, a doppia eccentricità
Materiale
in acciaio inossidabile, in acciaio al carbonio, in lega, in titanio, in nichel
DN

Max.: 609,6 mm
(24 in)

Min.: 25,4 mm
(1 in)

Pressione

Max.: 430 bar
(6.236,6 psi)

Min.: 0 bar
(0 psi)

Temperatura

Max.: 600 °C
(1.112 °F)

Min.: -254 °C
(-425 °F)

Descrizione

Panoramica del prodotto
La valvola a sfera doppia eccentrica O-Rex™ è progettata per applicazioni in servizio severo che richiedono basso torque di azionamento, intervalli di manutenzione prolungati e tenuta bidirezionale affidabile. Combina la stabilità di un progetto con palla su trunnion al movimento doppia eccentrico e a una struttura priva di cavità per evitare accumuli di pressione. Rivestimenti induriti e cuscinetti ad alta durata riducono usura e manutenzione. Adatta per settori critici come oil & gas, GNL, idrogeno e petrolchimico.

Caratteristiche principali
  • Design senza cavità che impedisce l'accumulo di pressione garantendo affidabilità nel tempo.
  • Movimento doppia eccentrico che riduce l'attrito per un funzionamento fluido.
  • Meccanismo a sede per coppia che assicura tenuta bidirezionale.
  • Pressione massima di esercizio fino a 430 barg.
  • Accesso laterale o dall'alto per manutenzione.
  • Dimensioni disponibili da 1" a 24".
  • Opzioni di sede metallica o morbida.
  • Classi di pressione da 150 a 450.
  • Adatta per servizio On/Off e modulante.
  • Applicazioni: GNL, raffinazione, vapore e idrogeno.
  • Intervallo di temperatura di esercizio: -254°C a +600°C.

Specifiche
Tipi di fluidi: Idrogeno; PTA; Fluidi multifase; Vapore; Idrocarburi; Gas Naturale Liquefatto (GNL); Gas
Dimensione porta (pollici): 1 a 24
Pressione massima di esercizio (barg): 430
Materiale: Acciaio al carbonio; Acciaio inossidabile; Acciaio a basso tenore di lega; Lega di nichel; Duplex & Super Duplex; Titanio
Codici di progettazione: ASME B16.34; API 6D; ASME VIII Div.1; ASME VIII Div.2
Limiti di temperatura (°C): -254 a 600
Certificazioni: PED; NACE; SIL3; CRN; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497

Dati tecnici
  • Modello: O-Rex™
  • Produttore / Marca: IMI Truflo Italy
  • Pressione massima di esercizio: 430 barg
  • Gamma dimensioni: 1" a 24"
  • Materiali disponibili: Acciaio al carbonio, Acciaio inossidabile, Acciaio a basso tenore di lega, Lega di nichel, Duplex & Super Duplex, Titanio
  • Opzioni di sede: Sede metallica o sede morbida
  • Classi: 150 – 450
  • Tipi di servizio: On/Off & Modulante
  • Fluidi applicabili: Idrogeno, PTA, Fluidi multifase, Vapore, Idrocarburi, GNL, Gas
  • Intervallo di temperatura: -254°C a +600°C
  • Codici di progettazione e conformità: ASME B16.34, API 6D, ASME VIII Div.1, ASME VIII Div.2
  • Certificazioni: PED, NACE, SIL3, CRN, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497
