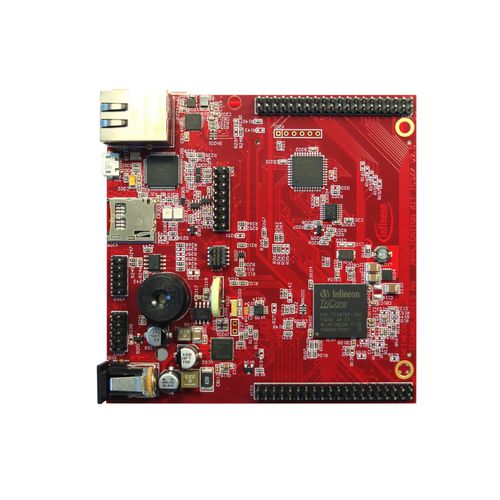

Microcontrollore 32 bit KIT_A2G_TC387_3V3_TFT

di uso generaledi comunicazioneSoC (system-on-chip)

Con questa scheda di valutazione AURIX™ TC387_3,3 V_TFT di uso generale, i clienti possono iniziare rapidamente a sviluppare, valutare e testare il proprio software. La scheda dispone di varie interfacce di comunicazione come CAN FD, Gigabit Ethernet, SPI, FlexRay e di un display LCD XGA. Un manuale utente scaricabile aiuta nell'installazione, nell'uso e nella configurazione della scheda e include gli schemi e il layout. ( vedi sezione Documenti ) Riepilogo delle caratteristiche TC387 AURIX™ di Infineon in confezione LFBGA-292 Display LCD XGA 320x240 Slot per scheda SD (mini SD) Ricetrasmettitore CAN ad alta velocità (compatibile con CAN FD) Ponte da USB a UART PHY Gigabit Ethernet Ricetrasmettitore LIN Cristallo 20MHz (predefinito) o orologio esterno USB miniWiggler JDS per facilitare il debugging 4 LED di stato a basso consumo RTC con allarme Cicalino acustico 100 mm x 100 mm Connettori: Il kit applicativo TC387 offre un'ampia gamma di connettori: Connettore di alimentazione standard Connettore micro USB per interfaccia ASC (ASC0) e miniWiggler Connettore RJ45 per Ethernet (se Gigabit Ethernet è supportato dalla CPU assemblata) connettore a 16 pin per l'interfaccia JTAG (OCDS) intestazione a 10 pin per DAP connettore a 10 pin (2x5) per ricetrasmettitore LIN (LIN) connettore a 10 pin (2x5) per ricetrasmettitore CAN ad alta velocità (CAN0) due connettori a 40 pin con segnali di I/O slot per scheda mini SD Componenti: Alimentazione del microprocessore di sicurezza multitensione Infineon TLF35584QV LED per convalidare l'alimentazione (5V o 3,3Volt) LED che indica lo stato attivo del RESET (ESR0) LED che indica l'attivazione del miniWiggler JDS LED commutato tramite il software DAS
