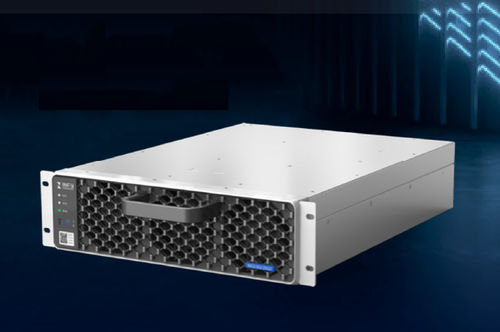

Modulo di potenza ACDC REG1K5125G2

Panoramica prodotto
REG1K5125G2 è un modulo di alimentazione AC‑DC per Megawatt Charging System (MCS), progettato per ricarica rapida di veicoli elettrici con funzione Variable Power Factor (VPF) per la regolazione del fattore di potenza e la compensazione di potenza reattiva. Progettato per ingresso AC trifase (senza neutro), offre ampia regolazione del PF, ampia compensazione reattiva, alta efficienza, alta densità di potenza e bassa distorsione armonica. Certificazioni: TUV CE, cTUVus.

Caratteristiche principali

• Compatibile con requisiti di tensione MCS 1500 V
• Potenza nominale: 50 kW; PF regolabile da 0,8 anticipato a 0,8 ritardato; compensazione reattiva fino a ±50 kVar
• Installazione a rack compatibile con moduli piattaforma G2
• Efficienza di picco ≥97,7 %; efficienza a pieno carico ≥97 % (@1500 V)
• Rivestimento conformale e incapsulamento per protezione e affidabilità
• Ampia gamma di uscita DC: 150 Vdc–1500 Vdc

Dati di performance

• Potenza di uscita vs fattore di potenza
• Potenza di uscita vs temperatura ambiente
• Potenza di uscita vs tensione di ingresso
• Tensione di uscita vs corrente di uscita

Specifiche tecniche
Ambiente operativo
Temperatura operativa: -40 °C a +75 °C (derating oltre 55 °C)
Temperatura trasporto/stoccaggio: -40 °C a +70 °C
Umidità relativa: ≤95 % RH, non condensante
Altitudine: fino a 2000 m
Pressione atmosferica: 79 kPa–106 kPa
Raffreddamento: raffreddamento ad aria forzata
Rumore: modalità standard ≤80 dB; modalità riduzione rumore ≤65 dB; modalità silenziosa ≤55 dB

Ingresso AC
Frequenza: 45 Hz–65 Hz
Ingresso: 3‑fase + PE, 260 Vac–530 Vac (nominale 380 Vac / 480 Vac)
Corrente massima ingresso: 95 A
Fattore di potenza: ≥0,99
Gamma di regolazione PF: 0,8 anticipo ~ 0,8 ritardo
Modalità operative: standard, controllo PF costante, compensazione reattiva pura, uscita ibrida attiva+reattiva
Compensazione reattiva: -50 kVar a +50 kVar
Potenza standby: <10 W
THDi: ≤5 %

Uscita DC
Potenza massima uscita: 50 kW
Gamma tensione uscita: 150 Vdc–1500 Vdc
Gamma tensione potenza costante: 400 Vdc–1500 Vdc
Corrente: 0–125 A
Precisione regolazione tensione: < ±0,5 %
Precisione regolazione corrente: ≤ ±1 %
Condivisione corrente: ≤ ±3 %
Efficienza di picco: ≥97,7 %
Efficienza a pieno carico: ≥97 % @1500 V

Controllo
Comunicazione: bus CAN; fino a 40 moduli in parallelo
Indicatori: Verde = normale, Giallo = allarme, Rosso = guasto
Indirizzamento: identificazione automatica indirizzo; selettore sul pannello per impostazione gruppo
ESTOP: relè contatto secco 5 V–15 V; la tensione di uscita scende da 1500 Vdc a <60 Vdc in 300 ms

Allarme e protezione
Sovra-/sottotensione ingresso: spegnimento automatico; ritorna in standby quando la tensione è normale e richiede comando di avvio dall'unità di monitoraggio
Sovratensione uscita: spegnimento automatico; riavvio manuale dopo ritorno a tensione normale
Sovracorrente/corto circuito: spegnimento automatico; ritorna in standby e richiede comando di avvio dopo rimozione dell'errore
Sovratemperatura ingresso: spegnimento automatico; ritorna in standby e richiede comando di avvio dopo raffreddamento

Affidabilità e sicurezza
Certificazioni: TUV CE, cTUVus
EMC/EMI: EN IEC 61851-21-2:2021 Classe B
Standard di sicurezza: IEC 61851-1:2023; EN IEC 61851-1:2019; EN 61851-23:2014; IEC 61851-23:2023; UL 2202:2022
MTBF: >300.000 h

Parametri meccanici
Dimensioni (L×P×A): 300 × 416 × 84 mm
Peso: ≤20 kg

Riepilogo modello

• Modello: REG1K5125G2
• Potenza massima: 50 kW
• Gamma tensione uscita: 150 Vdc–1500 Vdc (potenza costante 400 Vdc–1500 Vdc)
• Corrente max: 125 A
• Gamma PF: 0,8 anticipo ~ 0,8 ritardo; compensazione reattiva ±50 kVar
• Efficienza picco ≥97,7 %; efficienza pieno carico ≥97 % @1500 V
• Ingresso AC: 3‑fase + PE, 260 Vac–530 Vac (nominale 380 Vac/480 Vac), corrente max 95 A
• Comunicazione: bus CAN, fino a 40 moduli in parallelo
• Certificazioni: TUV CE, cTUVus
• Dimensioni: 300 × 416 × 84 mm; Peso ≤20 kg
