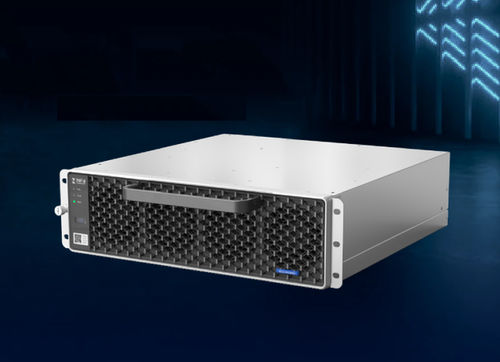

Modulo di carico per veicolo elettrico REG1K0200G

VEDC rapido

Panoramica del prodotto
Il REG1K0200G è un modulo di ricarica AC/DC ad alta potenza progettato per stazioni di ricarica rapida per VE. Supporta la funzione Fattore di Potenza Variabile (VPF), ingresso AC trifase a 4 fili e fornisce fino a 62,5 kW in uscita CC con intervallo di tensione 200 Vdc–1000 Vdc. Il modulo soddisfa EMC/EMI Classe B ed è certificato TUV CE, cTUVus e KC.

Caratteristiche principali

• Contattore di ingresso AC integrato che consente stato di standby con potenza reattiva zero
• Fattore di potenza variabile (VPF) regolabile da 0,8 anticipato a 0,8 ritardato
• Elevata efficienza: picco ≥97,5%, a pieno carico ≥97%
• Coating conformale e riempimento con resina per maggiore affidabilità
• Potenza CC nominale 62,5 kW e compensazione massima di potenza reattiva ±62,5 kVar
• Conformità EMC/EMI Classe B

Curve di prestazione
Include: Potenza di uscita vs Tensione di ingresso; Tensione di uscita vs Corrente di uscita; Potenza di uscita vs Temperatura ambiente.

Specifiche tecniche

• Ambiente di funzionamento
  - Temperatura di esercizio: -40 °C a +75 °C, derating oltre 55 °C
  - Trasporto/immagazzinamento: -40 °C a +75 °C
  - Umidità relativa: ≤95% RH, senza condensa
  - Altitudine: fino a 4000 m
  - Pressione atmosferica: 79 kPa a 106 kPa
  - Raffreddamento: raffreddamento forzato ad aria
  - Grado di protezione: IP20
  - Rumore acustico: Standard ≤65 dB; Modalità riduzione rumore ≤60 dB; Modalità silenziosa ≤55 dB
• Ingresso AC
  - Frequenza: 45 Hz a 65 Hz
  - Tensione di ingresso: 3 fasi + PE, 260 Vac a 530 Vac
  - Tensioni nominali: 380/400/480 Vac
  - Corrente in ingresso max: 120 A
  - Fattore di potenza: ≥0,99
  - Intervallo regolazione PF: 0,8 anticipato a 0,8 ritardato
  - Compensazione potenza reattiva: -62,5 kVar a +62,5 kVar
  - Potenza in standby: <8,2 W
  - Contattore AC di ingresso integrato per standby senza potenza reattiva
  - THDi: ≤5%
• Uscita DC
  - Potenza massima in uscita: 62,5 kW
  - Intervallo tensione in uscita: 200 Vdc a 1000 Vdc
  - Intervallo tensione a potenza costante: 312,5 Vdc a 1000 Vdc
  - Corrente di uscita: 0 a 200 A
  - Precisione regolazione tensione: <±0,5%
  - Precisione regolazione corrente: ≤±1%
  - Condivisione corrente: <±1%
  - Efficienza di picco: ≥97,5%
  - Efficienza a pieno carico: ≥97%
• Controllo
  - Comunicazione: CAN bus, fino a 40 moduli in parallelo
  - Indicatori: LED verde = normale; LED giallo = allarme; LED rosso = guasto
  - Indirizzamento: identificazione automatica indirizzo; selettore sul pannello per impostazione gruppo
  - ESTOP: attivazione tramite relè contatto secco 5 V/12 V (la tensione di uscita si riduce all'attivazione)
• Allarmi e protezioni
  - Sovratensione/sottotensione ingresso: spegnimento automatico; ritorna in standby quando la tensione è normale e richiede comando di avvio dell'unità di monitoraggio per ripristinare l'uscita
  - Sovratensione in uscita: spegnimento automatico; riavvio manuale dopo il ritorno alla normalità della tensione
  - Sovracorrente/corto circuito: spegnimento automatico; ritorna in standby quando la condizione è eliminata e richiede comando di avvio dell'unità di monitoraggio per ripristinare l'uscita
  - Surriscaldamento: spegnimento automatico; ritorna in standby quando la temperatura torna normale e richiede comando di avvio dell'unità di monitoraggio per ripristinare l'uscita
• Affidabilità e sicurezza
  - Certificazioni: TUV CE, cTUVus, KC
  - EMC/EMI: EN IEC 61851-21-2:2021 Classe B
  - Norme di sicurezza: IEC 61851-1:2023, IEC 61851-23:2023, EN IEC 61851-1:2019
  - MTBF: >300.000 h
• Parametri meccanici
  - Dimensioni (L × P × A): 385 mm × 403 mm × 110 mm
  - Peso: 28 kg
