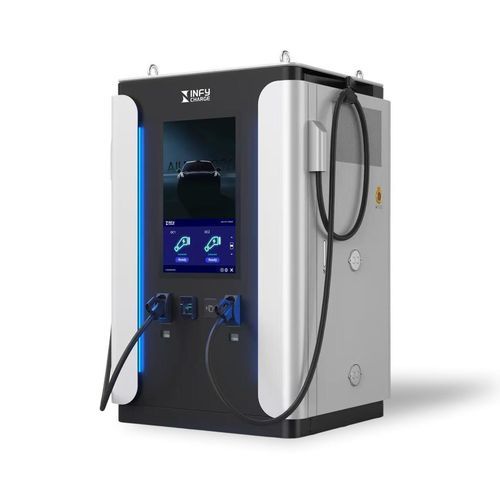

Stazione di ricarica per veicolo elettrico IHEBV250K7MG-175LL

DCa pavimentoper esterni

Introduzione al prodotto
Il caricatore BES tutto-in-uno IHEBV250K7MG-175LL, raffreddato a liquido, integra accumulo energetico LFP e ricarica DC ad alta potenza in un unico cabinet. Supporta EMS locale e cloud per bilanciare rete, batteria, ricarica veicoli elettrici e fonti rinnovabili. L'architettura batteria completamente raffreddata a liquido consente prestazioni di scarica 1P rispettando i limiti della rete AC, offrendo ricarica ad alta potenza con maggiore efficienza energetica e ingombro ridotto. Ideale per peak shaving, integrazione rinnovabili e ampliamento capacità di rete tramite battery-to-grid.

Caratteristiche principali

• Progetto completamente raffreddato a liquido; capacità batteria ultra-elevata; elevati ratei di carica/scarica con capacità 1P
• Design di sicurezza con isolamento elettrico; batteria certificata UL
• Pre-integrazione e messa in servizio per ridurre O&M on-site; EMS intelligente per operazioni on-grid/off-grid, standby prolungato e risveglio automatico
• Schermo pubblicitario touch 4,43'' (IK08, anti-UV), supporto Android APK
• Soluzioni antincendio integrate; supporta funzioni bidirezionali V2G, V2B e G2B
• Compatibile HPC; ingresso solare opzionale; supporto CCS; uscite DC opzionali 375A/325A/250A

Specifiche tecniche (categorie selezionate)
Ambiente operativo
Temperatura operativa: -25°C a +50°C; operativo a -40°C a -25°C (prestazioni non garantite); avviamento a -40°C
Umidità relativa: ≤95% RH, senza condensazione
Altitudine: ≤2000 m (riduzione potenza oltre 2000 m)
Pressione atmosferica: 80 kPa a 110 kPa
Metodo di raffreddamento: Raffreddamento a liquido
Grado di protezione: IP65 (unità di distribuzione e pacco batteria)
Rumore: 60 dB

Ingresso AC
Frequenza: 45 Hz a 65 Hz
Tensione d'ingresso: 3L+N+PE, 380/400 Vac ±10%
Corrente d'ingresso: 130 A (con funzione RCD)
Fattore di potenza: ≥0,99 oltre metà carico
Potenza in standby: 170 W (incluso display pubblicitario 43'')
THDi: ≤3% (ingresso nominale)

Uscita AC On-Grid (Opzionale)
Potenza massima in uscita: 70 kW (2 × 35 kW moduli bidirezionali)
Tensione d'uscita: 380/400 V ±10%
Corrente d'uscita: 130 A
Nota off-grid: In modalità off-grid la batteria può supportare la ricarica del veicolo ma non l'alimentazione di carichi AC

Parte batteria
Intervallo tensione operativa: 537,6 Vdc a 691,2 Vdc
Potenza massima di carica (lato rete): 70 kW
Potenza massima di scarica: scarica 1P 175 kW

Ingresso DC
Ingresso PV opzionale: 1 stringa, 40 kW; 300–900 Vdc; corrente max 70 A; MPPT

Uscita DC
Protocolli di ricarica: DIN70121 e ISO15118
Connettore di ricarica: CCS2
Tensione di uscita: 300 Vdc a 1000 Vdc
Intervallo tensione potenza costante: 400 Vdc a 1000 Vdc
Potenza DC max: 250 kW
Accuratezza regolazione corrente: ≤±1%
Accuratezza regolazione tensione: ≤±0,5%
Fattore di ripple tensione: ≤±0,5%

Configurazione
Carica rete: 35 kW × 2 (70 kW) o 35 kW × 1 + PV 40 kW (75 kW)
Capacità batteria nominale: 175 kWh (285 Ah)
Potenza di ricarica VE: 4 × 62,5 kW (totale 250 kW)
Connettori di ricarica: fino a due connettori; max 375 A per connettore

HMI
LCD 43" (opzionale 10"), touchscreen
LED indicatori: verde = funzionamento; rosso = avviso; giallo = carica da rete; blu = scarica
Segnalazione incendio luminosa e buzzer

Protezione
Protezione sovratensione/sottotensione/corto circuito/sovratemperatura; protezione guasto batteria; protezione guasto isolamento; arresto di emergenza
Estintore aerosol; pannello direzionale anti-esplosione; ventola d'emergenza
Controllo accessi; rilevatore acqua/umidità/fumo; rilevatore gas nocivi opzionale

AFFIDABILITÀ E SICUREZZA
Certificazioni: TUV CE, CB, RED, UL
EMC/EMI: EN 61000-6-2/-4; EN IEC 61851-21-2
Norme di sicurezza: EN 62477-1; EN 62109-1/-2; EN IEC 61851-1/-23; IEC 62619; IEC 60730; SATS 5398; UL 9540A
Standard di connessione alla rete: AS 5398; AS 4777.2; EN 50549-1/-2/-10; VDE AR 4105; VDE 0124

Parametri meccanici
Dimensioni (L × P × A): 1400 mm × 1350 mm × 2200 mm
Peso (cabinet + modulo): 2590 kg + 6 × 30 kg = 2800 kg

Caratteristiche tecniche

• Modello: IHEBV250K7MG-175LL
• Capacità batteria nominale: 175 kWh (285 Ah)
• Chimica batteria: LFP (Lithium Iron Phosphate)
• Potenza DC max (ricarica VE): 250 kW
• Potenza DC max per connettore: fino a 375 A (max due connettori)
• Potenza massima di scarica lato batteria: 175 kW (1P)
• Opzioni carica rete (AC): 2 × 35 kW = 70 kW o 35 kW + 40 kW PV = 75 kW
• Ingresso AC: 3L+N+PE, 380/400 Vac ±10%, 45–65 Hz
• Raffreddamento: Raffreddamento a liquido
• Protezione ingresso: IP65 (PDU e pacco batteria)
• Temperatura operativa: -25°C a +50°C (avvio a -40°C)
• Certificazioni: TUV CE, CB, RED, UL
• Comunicazione / standard di ricarica: DIN70121, ISO15118, CCS2
