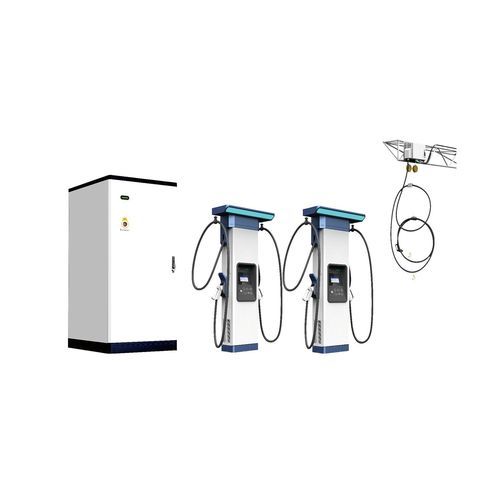

Stazione di ricarica per veicolo elettrico EXP800K6-FWR6

DCa pavimentoad armadietto

Introduzione del prodotto
EXP800K6-FWR6 è un caricatore DC rapido di tipo split raffreddato ad aria, progettato per operatori di punti di ricarica EV con installazioni multi-punto e split. Supporta connettori CCS/NACS/CHAdeMO/GBT, eroga fino a 800 kW di potenza totale e può alimentare fino a 12 connettori tramite 6 erogatori a doppio connettore o 12 erogatori a connettore singolo. Supporta opzioni di connettori raffreddati a liquido da 500 A e utilizza una matrice intelligente di commutazione della potenza per allocare dinamicamente i moduli e massimizzare l'utilizzo della potenza. È disponibile una soluzione con erogatore sospeso per depositi autobus utilizzando lo stesso power cube.

Caratteristiche chiave

• Architettura modulare a blocchi con interfacce standardizzate
• Configurabile fino a 12 canali di ricarica; opzioni 300 A o 500 A
• Certificazioni: TUV CE, cTUVus, RED, CB, OCA, FCC, CTEP, Energy Star
• Gradi di protezione: power cube IP55, erogatore a terra IP55, erogatore sospeso IP65
• Condotto d'aria a U brevettato per un raffreddamento efficiente
• Erogatori personalizzabili e soluzione sospesa per depositi autobus
• Backend di manutenzione WEB/APP per migliorare l'O&M
• Alta densità di potenza per la migliore efficienza in termini di spazio
• Livelli acustici: power cube 65 dB, erogatore a terra 55 dB, erogatore sospeso 0 dB
• Supporto BABA

Specifiche tecniche (tabelle selezionate)
Ingresso AC
Frequenza: 45 Hz–65 Hz
Tensione: CE: 3-phase+(N)+PE, 380/400 Vac ±10%; UL: 3-phase+(N)+PE, 480 Vac ±10%
Corrente massima di ingresso: CE: 2×640 A @ 380 Vac; UL: 2×506 A @ 480 Vac
Fattore di potenza: >0,99
Consumo in standby: <70 W
THDi: <5% (ingresso nominale)

Uscita DC
Tensione: 50 Vdc–1000 Vdc
Corrente massima di uscita: 600 A per canale di ricarica
Potenza massima di uscita: 800 kW
Tensione a potenza costante: 300 Vdc–1000 Vdc
Efficienza di sistema: 97% (picco)
Canali di uscita: fino a 12 canali per erogatori
Supporto erogatore: fino a 6 erogatori a doppio connettore o 12 erogatori a connettore singolo

Parametri meccanici (power cube)
Dimensioni (L×P×H): 1050 mm × 1100 mm × 2200 mm
Peso (armadio + moduli): 800 kg + 20 × 17 kg = 1140 kg

Modulo di potenza
20 × REG1K0135G2 40 kW 1000 V

Modalità di commutazione della potenza
Matrice intelligente che alloca dinamicamente i moduli tra i connettori di ricarica

HMI
RGB LED, E-STOP

HMI kiosk (opzionale)
Schermo LCD capacitivo 10" protetto da vetro temperato, RFID, POS (opzionale)

Grado di protezione
IP55 (power cube)

Certificazioni
TUV CE, cTUVus, RED, CB, OCA, FCC, CTEP, Energy Star

Rumore
<65 dB (power cube)

Ambiente operativo
Temperatura operativa: -30 °C a +70 °C, potenza piena fino a 50 °C, derating 5%/°C sopra 50 °C
Trasporto/Immagazzinamento: -40 °C a +75 °C
Umidità relativa: ≤95% RH, senza condensa
Altitudine: 2000 m
Pressione atmosferica: 80 kPa–110 kPa
Metodo di raffreddamento: Raffreddamento ad aria

Altro (erogatore / sistema)
Standard di ricarica: GB/T 27930-2011/27930-2015, CHAdeMO V1.2/V2.0, DIN70121, ISO15118, OCA
EMC/sicurezza: EN 61851-21-2, EN 61000-6-4, EN 61000-6-2 Classe A, EN 61851-1, EN 61851-23, EN 61851-24, UL 2202, CSA C22.2
Interfaccia di monitoraggio: OCPP 1.6J (aggiornabile a 2.0), PnC/ricarica smart/gestione della potenza, supporto LAN 100M e modem LTE
Misurazione: contatore di energia DC, conforme a GB/T 29318 e JJG1149, contatore MID opzionale
Gestione cavi: due riavvolgibili superiori e una barra luminosa per erogatore su pavimento; riavvolgibili selezionabili per erogatore sospeso
Protezione di ricarica: sovracorrente / cortocircuito / sovratensione / sottotensione / RCD / isolamento / surriscaldamento, protezione inversione polarità
Opzioni connettore: 2×GBT/CCS/NACS o CCS+NACS/GBT/CHAdeMO o 1×GBT/CCS/NACS/CHAdeMO
Capacità connettori: GBT: 250 A (opzionale 400/500 A); CCS: 200 A (opzionale 250/300/375/500 A); NACS: 200 A (opzionale 300/380 A); CHAdeMO: 125 A (opzionale 200 A)

Specifiche / dati tecnici

• Modello: EXP800K6-FWR6
• Potenza DC massima: 800 kW
• Intervallo tensione DC: 50 Vdc–1000 Vdc (potenza costante 300 V–1000 V)
• Corrente massima per canale: fino a 600 A (a seconda della configurazione)
• Canali massimi di uscita: 12 (supporta fino a 6 erogatori doppi o 12 erogatori singoli)
• Raffreddamento: Raffreddamento ad aria (power cube); supporto connettori raffreddati a liquido opzionale
• Grado di protezione: Power cube IP55; erogatore su pavimento IP55; erogatore sospeso IP65
• Interfacce e protocolli: OCPP 1.6J (upgradable), ISO15118, DIN70121, GBT, CHAdeMO
