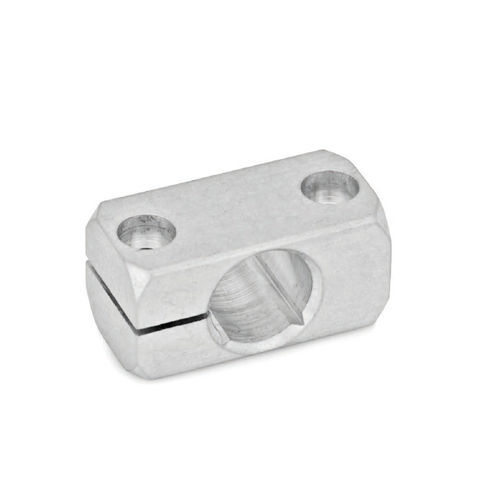

Connettore per tubi rotondo CG series

quadratoin alluminioregolabile

I supporti dei morsetti CG sono realizzati con profili di alluminio trafilati e hanno un punto di serraggio scanalato lavorato con metodi di taglio. La superficie di fissaggio con due fori serve come interfaccia o per fissare il supporto del morsetto al luogo di utilizzo. La distanza dei fori m è la stessa per tutti i supporti per morsetti e gli accessori disponibili con opzioni di fissaggio per garantire una semplice sostituzione e combinazione. Il foro nel punto di fissaggio è disposto sul piano parallelo alla superficie di fissaggio. Riceve aste e tubi con sezione trasversale tonda o quadrata attraverso il foro quadrato incorporato. I supporti del morsetto CG non hanno una filettatura propria. Per il serraggio, le viti a brugola e le filettature di serraggio sul luogo di utilizzo riducono la sezione del foro. Per un serraggio regolare senza attrezzi, sono disponibili come accessori i set di leve manuali regolabili con la denominazione HK. Su richiesta Punto di serraggio con diametro speciale Punti di serraggio con viti a testa esagonale Superficie anodizzata a colori Magnete di ritenzione
