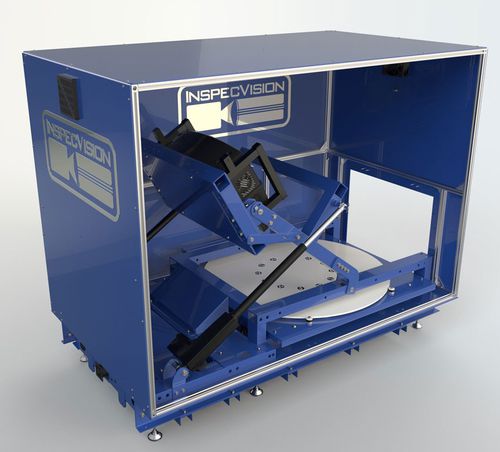

Sistema di scanner ottico Opti-Scan OS350.10

3Ddi ispezionea nuvola di punti

- Misura superfici e bordi in 3D - Ispezione automatizzata con un solo clic - Tecnologia di scansione a luce bianca - Accuratezza certificata - Fotocamera da 20MP di serie - Progettato per le condizioni di fabbrica Precisione: - Ripetibilità: 10 μm - Volumetrica: 15 μm Risoluzione - Campo visivo: 350 mm - Fotocamera: >20MP - Proiettore: >2MP Specifiche tecniche - Area di scansione singola massima 1 e 2: 350 mm (X) x 215 mm (Y) - Profondità massima di scansione singola 1, 2 e 3: 215 mm (Z) - Precisione volumetrica: 15 micron - Ripetibilità: 10 micron - Spaziatura dei punti: migliore di 75 micron - Velocità di scansione : > 250.000 punti al secondo - Tempo di scansione: < 10 secondi - Tempo di elaborazione: < 5 secondi - Apparecchiature periferiche : Controllore di illuminazione da tavolo, Interfaccia computer standard - Sistema operativo richiesto : Windows 10 64bit - Software incluso: scansione 3D, riposizionamento automatico, acquisizione di mappe di texture, rendering 3D a colori, creazione di sezioni trasversali, creazione di bordi 3D, reverse engineering di bordi 3D in DXF/DWG, confronto di bordi 3D in DXF/DWG, proiezione inversa di rapporti di deviazione colorati sul pezzo, creazione di nuvole di punti 3D nei formati PLY, STL, VRML, ASCII, creazione di nuvole di punti con mappe di texture, software di calibrazione. - Software di ispezione 3D gratuito: Completamente compatibile con i software di ispezione 3D gratuiti. Le funzionalità includono il confronto con modelli solidi 3D, dimensionamento, GD&T, sezioni trasversali, ispezione delle deviazioni superficiali complete, unione di scansioni, report personalizzabili, allineamento automatico della scansione al CAD, meshing delle nuvole di punti, elaborazione e filtraggio, estrazione di dati nominali dal modello CAD, confronto di 2 scansioni.
