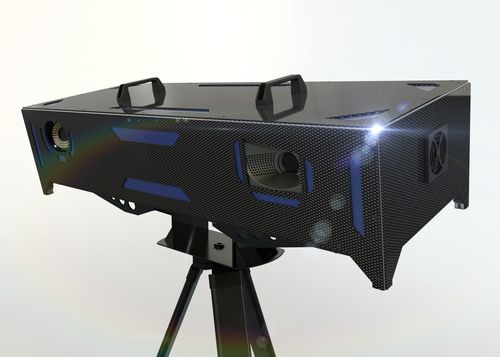

Sistema di scanner ottico Opti-Scan OS800.35

3Ddi ispezionefisso

- Misura superfici e bordi in 3D - Ispezione automatizzata con un solo clic - Tecnologia di scansione a luce bianca - Accuratezza certificata - Fotocamera da 20MP di serie - Progettato per le condizioni di fabbrica Specifiche del prodotto Precisione: - Ripetibilità: 35 μm - Volumetrico: 35 μm Risoluzione - Campo visivo: 800 mm - Fotocamera: >20MP - Proiettore: >20MP Specifiche tecniche - Area di scansione singola massima: 800 mm (X) x 500 mm (Y) - Profondità massima di scansione singola: 500 mm (Z) - Precisione volumetrica: 70 micron - Ripetibilità: 35 micron - Spaziatura tra i punti: migliore di 170 micron - Velocità di scansione : > 250.000 punti al secondo - Tempo di scansione: < 10 secondi - Tempo di elaborazione : < 5 secondi - Apparecchiature periferiche : Controller di illuminazione USB, interfaccia computer standard - Sistema operativo consigliato : Windows 10 64bit - Software incluso: : scansione 3D, riposizionamento automatico, acquisizione di mappe di texture, rendering 3D a colori, creazione di sezioni trasversali, creazione di bordi 3D, reverse engineering di bordi 3D in DXF/DWG, confronto di bordi 3D in DXF/DWG, proiezione inversa di rapporti di deviazione colorati sul pezzo, creazione di nuvole di punti 3D nei formati PLY, STL, VRML, ASCII, creazione di nuvole di punti mappati con texture, software di calibrazione - Software di ispezione 3D gratuito: : Completamente compatibile con i software di ispezione 3D gratuiti. Le funzionalità includono il confronto con modelli solidi 3D, dimensionamento, GD&T, sezioni trasversali, ispezione delle deviazioni superficiali complete, unione di scansioni, report personalizzabili, allineamento automatico della scansione al CAD, meshing delle nuvole di punti, elaborazione e filtraggio, estrazione di dati nominali dal modello CAD, confronto di 2 scansioni.
