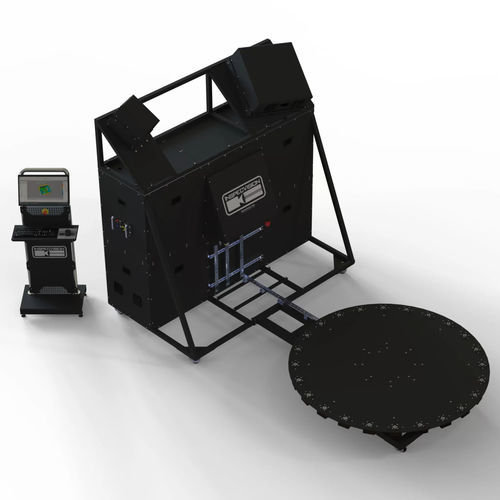

Sistema di scanner ottico Opti-Scan OS2000.35

3Ddi ispezionemobile

- Misura superfici e bordi in 3D - Ispezione automatizzata con un solo clic - Tecnologia di scansione a luce bianca - Precisione certificata - Fotocamera da 65MP di serie - Progettato per le condizioni di fabbrica - Retrofit e utilizzo con Planar 2D Specifiche del prodotto Precisione: - Ripetibilità: 35 μm - Volumetrico: 75 μm Risoluzione - Campo visivo: 2000 mm - Fotocamera: >65MP - Proiettore: >8,2MP Specifiche tecniche - Area di scansione singola massima 1 e 2: 2000 mm (X) x 1125 mm (Y) - Profondità massima di scansione singola* 1, 2 e 3: 1125 mm (Z) - Precisione volumetrica** : 75 micron - Ripetibilità** : 35 micron - Spaziatura tra i punti: migliore di 250 micron - Velocità di scansione*** : > 5000.000 punti al secondo - Tempo di scansione*** : < 15 secondi - Tempo di elaborazione**** : < 30 secondi - Apparecchiature periferiche : Controller di illuminazione USB, interfaccia computer standard - Sistema operativo richiesto : Windows 11 64bit - Software incluso: scansione 3D, riposizionamento automatico, acquisizione di mappe di texture, rendering 3D a colori, creazione di sezioni trasversali, creazione di bordi 3D, reverse engineering di bordi 3D in DXF/DWG, confronto di bordi 3D in DXF/DWG, proiezione inversa di rapporti di deviazione colorati sul pezzo, creazione di nuvole di punti 3D nei formati PLY, STL, VRML, ASCII, creazione di nuvole di punti con mappe di texture, software di calibrazione. - Software di ispezione 3D gratuito: Completamente compatibile con i software di ispezione 3D gratuiti. Le funzionalità includono il confronto con modelli solidi 3D, dimensionamento, GD&T, sezioni trasversali, ispezione delle deviazioni superficiali complete, unione di scansioni, report personalizzabili, allineamento automatico della scansione al CAD, meshing delle nuvole di punti, elaborazione e filtraggio, estrazione di dati nominali dal modello CAD, confronto di 2 scansioni.
