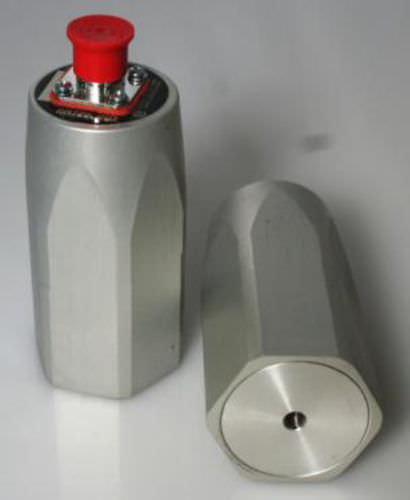

Sensore di vibrazione magnetico 544

a bobina mobile

TRASDUTTORE DI VELOCITÀ Il sensore di vibrazione IRD Balancing Model 544 è un trasduttore di velocità sismica con bobina mobile in un campo magnetico permanente. Il modello 544 è adatto ad un'ampia varietà di applicazioni di monitoraggio manuale e continuo grazie alla sua alta uscita, bassa impedenza, ampia risposta in frequenza e costruzione robusta. L'alloggiamento in alluminio anodizzato è impermeabile, a prova di polvere e accettabile per l'uso in aree pericolose della Divisione 2. Sono disponibili diversi accessori. Installazione: 1. L'asse sensibile può essere orientato in qualsiasi direzione. 2. La superficie di montaggio deve essere piana e liscia (minimo diametro = 2 3/8 in). 3. L'asse del perno di montaggio deve essere perpendicolare al montaggio superficie. 4. Serrare solo a mano. 5. Il pin del connettore A è sia il segnale che la terra della custodia; il pin del connettore B è un segnale. SPECIFICHE GENERALI Risposta in frequenza da 14 a 1.000 Hz entro ± 8% @ 70°F (21°C) Sensibilità 1080 ±10% mV/in/s (42,52 mV/mm/s) Ampiezza massima 125 mils pk-pk fino a 70 Hz 30 g oltre 70 Hz Impedenza R=2 k L= 0,7H @ 70° F (21° C) Campo magnetico Sensibilità 0.15 in/s/Gauss Fattore di smorzamento 0,7 (critico) @ 70° F (21° C) Trasversale Risposta Meno del 5% (media) tra10 e 1000 Hz Alloggiamento Impermeabile e antipolvere Connettore a 2 pin (10SL-4P) Messa a terra Custodia e massa del segnale comune Montaggio ¼" - 28 foro filettato, ¼" di profondità Montaggio Orientamento Qualsiasi Peso 1,3 libbre. (0,59 kg) Temperatura Gamma -Da 40 a 500° F (da -40° a 260° C)
