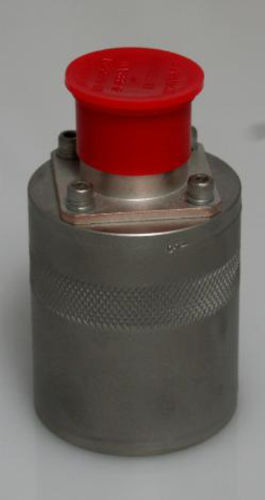

Accelerometro asse singolo 970

piezoelettricorinforzatoa tenuta stagna

L'IRD Modello 970 è un robusto accelerometro a bassa impedenza per l'uso con strumenti portatili su tutti i tipi di macchine rotanti. Il modello 970 è dotato di elettronica integrata per fornire un'uscita a bassa impedenza ed eliminare la necessità di speciali cavi a basso rumore. Il Modello 970 è sigillato contro la polvere e l'umidità e funziona fino ad una temperatura di 250°F (121°C). Un singolo perno di montaggio da ¼" - 28 è usato per fissare l'accelerometro ad una superficie piana. Sono disponibili adattatori di montaggio isolati per quei casi in cui possono esistere problemi di potenziale di terra tra la superficie di montaggio del trasduttore e lo strumento. La potenza e la corrente di funzionamento dell'accelerometro sono fornite esternamente, tipicamente dallo strumento SPECIFICHE GENERALI Frequenza Risposta Da 5 a 3000 Hz ± 10% a 70° F (21°C) Sensibilità 50 mV/g nominale ± 10% @ 100Hz Campo magnetico Sensibilità 0.001 g/Gauss @ 60 Hz Gamma dinamica .001-70g di picco Risonanza 27 kHz montata, nominale Messa a terra Caso isolato dalla massa del segnale Potenza Requisito Da +8 a +15 VDC e da -8 a -15 VDC Pin A- +VDC Pin B- -VDC Pin C- comune Pin D-segnale D- Custodia in acciaio inossidabile serie 300, impermeabile, custodia a prova di polvere, saldata Risposta trasversale 5% medio Rumore residuo Meno di 0,0002g di uscita del trasduttore a banda larga Shock 2000g di picco Intervallo di temperatura -40° a 250° F (-40° a 121° C) Connettore 4 pin, tipo MS 12S-10P Montaggio ¼" - 28 foro filettato, ¼" di profondità Peso 7,7 oz (220 grammi)
