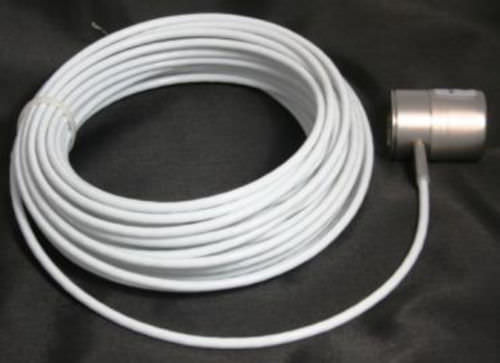

Il sensore di vibrazione IRD Modello 941B è un accelerometro sismico a stato solido per il montaggio permanente su macchinari. È progettato per resistere ad ambienti industriali difficili, comprese le alte temperature, gli spruzzi di fluidi, il vapore e le radiazioni, ed è resistente agli spruzzi costanti di refrigerante sulle macchine utensili. Le ampie gamme di frequenza e di ampiezza del 941B si adattano alla maggior parte dei tipi di macchine rotanti. Le dimensioni ridotte del 941B consentono l'installazione vicino ai cuscinetti e il cavo integrato elimina i problemi spesso riscontrati con i connettori.
Un esclusivo supporto a morsetto semplifica l'installazione su un punto piatto di 1,5 pollici (38 mm) di diametro, utilizzando una vite a macchina da ¼- 28. Il supporto a morsetto facilita la rimozione e la sostituzione del sensore durante le operazioni di manutenzione senza influire sulle prestazioni del sensore. Il 941B è dotato di un amplificatore interno a bassa impedenza in grado di trasmettere con precisione il segnale di vibrazione su cavi lunghi fino a diverse migliaia di metri, il che lo rende ideale per grandi installazioni con apparecchiature di elaborazione del segnale centralizzate. L'amplificatore è protetto dalle scariche elettrostatiche e dalle interferenze a radiofrequenza per un funzionamento affidabile e senza problemi. Una tensione di polarizzazione DC sul filo di uscita permette di verificare a distanza la continuità del cavo e il corretto funzionamento.
SPECIFICHE GENERALI
Frequenza
Risposta
10 Hz a 2kHz ±10% @ 70°F (21°C)
Sensibilità 50 mV/g ±10% @ 100 Hz
Dinamico
Gamma
.005 - 100 g di picco
Trasversale
Risposta
5% medio
La custodia di messa a terra si collega allo schermo del cavo
(isolato dai circuiti interni)
Potenza
Requisito
Da +16 a +26 VDC @ 9 mA di alimentazione
attraverso una resistenza da 1000 ohm
Uscita Bias da +10 a +20 volt DC
---
