Placchetta di filettatura QUICK-THREAD

Panoramica del prodotto

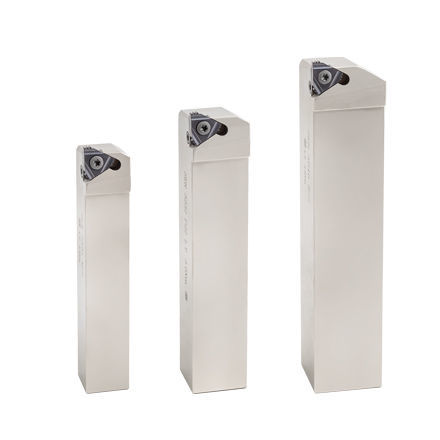

QUICK-THREAD è un concetto di inserto di filettatura multi-dente sviluppato per ridurre il numero di passaggi necessari durante la lavorazione di filetti esterni (OD) e interni (ID) su torni. Gli inserti QUICK-THREAD sono progettati per essere montati in portainserti in formato ISO standard e possono essere utilizzati con portautensili JETCUT per l'erogazione mirata del refrigerante direttamente nella zona di taglio.

Progetto e principio di taglio
QUICK-THREAD è un inserto multi-dente in cui ogni dente svolge un compito specifico lungo lo stesso inserto: il primo dente è dedicato alla sgrossatura, il secondo alla finitura media / semifinitura (rimozione della maggior parte del materiale) e l'ultimo dente alla finitura del filetto alle dimensioni richieste. La disposizione a più denti aumenta la velocità di asportazione e riduce il numero di passaggi separati necessari per ottenere un profilo filettato completo.

Vantaggi

• Meno passaggi: tipicamente 1–2 passaggi per ottenere un profilo filettato completo e corretto rispetto a fino a 4 passaggi con alcuni sistemi concorrenti.
• Maggiore velocità di asportazione e tempi ciclo più rapidi.
• Finitura superficiale migliorata e maggiore durata dell'utensile grazie alle azioni di taglio stagionate dai singoli denti.
• Riduzione del costo totale di lavorazione per filettatura grazie a minori cambi utensile e tempi ciclo più brevi.

Note operative

• È necessario un maggior rilascio del profilo di filetto per consentire lo spazio di uscita dei denti multipli.
• Gli inserti sono compatibili con portainserti ISO standard; si raccomandano i portautensili JETCUT quando è richiesto refrigerante puntiforme per massimizzare l'evacuazione dei trucioli e la durata dell'utensile.
• Applicazione ideale in produzione dove le feature filettate possono beneficiare della riduzione dei passaggi (filettatura di produzione su torni).

Esempi di designazioni disponibili (campioni di famiglia)
ER-ISO 3M-Q family — sample items (excerpt)
16ER 0.75 ISO 3M-Q IC908 | IC908 | IC908 | IC: 9.52 (IC), TP: 0.750, INSL: 16.00, RE: 0.12, PDX: 1.90, PDY: 1.40, NT: 3
16ER 1.00 ISO 3M-Q IC908 | IC908 | IC908 | IC: 9.52, TP: 1.000, INSL: 16.00, RE: 0.13, PDX: 2.50, PDY: 1.70, NT: 3
22ER 1.50 ISO 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TP: 1.500, INSL: 22.00, RE: 0.23, PDX: 3.70, PDY: 2.40, NT: 3
22ER 2.00 ISO 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TP: 2.000, INSL: 22.00, RE: 0.26, PDX: 4.80, PDY: 2.90, NT: 3

Famiglia correlata (Whitworth / BSW) — esempio
22ER 14 W 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TPI: 14, INSL: 22.00, RE: 0.23, PDX: 4.30, PDY: 2.60, NT: 3

Video / Immagine
I materiali di prodotto includono video dimostrativi e una galleria immagini che mostrano gli utensili QUICK-THREAD, gli assemblaggi utensile e applicazioni di confronto con soluzioni concorrenti e risultati ISCAR.

Caratteristiche tecniche

• Denominazione commerciale: QUICK-THREAD
• Tipo: inserto di filettatura multi-dente per filettatura OD e ID su tornio
• Montaggio: formato inserto ISO (compatibile con portainserti ISO standard)
• Refrigerante: compatibile con portautensili JETCUT per erogazione mirata del refrigerante
• Funzione dei denti dell'inserto: 1° dente = sgrossatura; 2° dente = medio / semifinitura; dente finale = finitura
• Vantaggio tipico: 1–2 passaggi per profilo finito rispetto a fino a 4 passaggi per alcuni concorrenti
• Richiede maggiore rilascio del filetto per liberare i denti multipli in uscita
• Principali benefici: produttività aumentata, tempo ciclo ridotto, migliore finitura superficiale, maggiore durata utensile, risparmio sui costi
• Famiglie rappresentative / esempi: ER-ISO 3M-Q family (designazioni e parametri elencati sopra)
• Applicazioni: filettatura OD e ID su torni, filettatura di produzione dove è desiderata la riduzione del numero di passaggi
• Note: verificare la compatibilità del portautensile e la geometria di rilascio; considerare il metodo di refrigerazione (refrigerante puntiforme raccomandato) e adattare percorso utensile e passaggi di conseguenza.
