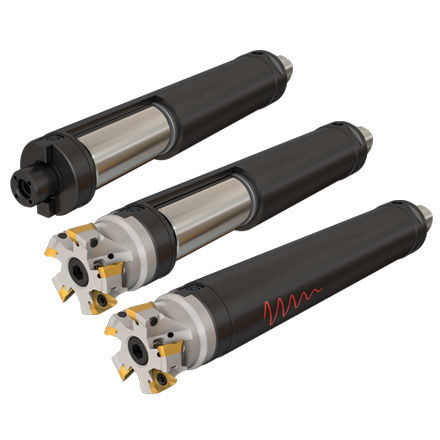

Supporto antivibrazione WHISPERLINE

Panoramica prodotto
WHISPERLINE è un assorbitore integrato progettato per ridurre il chatter nelle operazioni di fresatura profonda. È adatto a portate lunghe fino a 6XD per sgrossatura e finitura e può essere montato su mandrini macchina mediante il sistema modulare ISCAR CAMFIX.

Prestazioni e vantaggi

• Riduce chatter e vibrazioni nelle operazioni di fresatura profonda.
• Adatto a portate lunghe fino a 6XD per sgrossatura e finitura.
• Migliora la finitura superficiale e prolunga la vita utensile.
• In applicazioni di fresatura profonda prevede refrigerante interno diretto al tagliente.
• Il meccanismo di smorzamento può consentire una produttività superiore — fino a 3× rispetto ai portautensili lunghi classici in applicazioni limitate dalle vibrazioni.

Compatibilità e installazione

• Progettato per essere montato su mandrini macchina tramite il sistema modulare ISCAR CAMFIX (supporta attacchi conici intercambiabili ISO 26623-1).
• Può essere combinato con varie famiglie di frese shellmill e soluzioni modulari di serraggio per ottenere smorzamento su elevati sbalzi.

Applicazioni

• Fresatura di cavità profonde e lavorazione di caratteristiche con elevato rapporto L/D.
• Fresatura con grande sbalzo dove la riduzione di vibrazioni/chatter migliora produttività e qualità superficiale.

Galleria immagini

• WHISPER_LINE_Ads_Pic.jpg (immagine principale della campagna)
• WHISPER_LINE_FlexibleMillAntiVibration_D.jpg
• WHISPER_LINE_App_3.jpg
• WHISPER_LINE_FlexibleMillAntiVibration_All.jpg

Famiglia di prodotti correlata (selezione articoli e principali dimensioni)
Designation | DCONMS | DCONWS | BD | LSCWS | LB | LF | CRKS | DCP | Weight (kg)
AV C5 SEM16 38X200 | 50.00 | 16.00 | 38.00 | 17.00 | 180.0 | 200.00 | M16 | 1 - Slot for data chip | 2.40
AV C5 SEM22 48X220 | 50.00 | 22.00 | 48.00 | 19.00 | 200.0 | 220.00 | M16 | 1 | 3.80
AV C5 SEM22 48X270 | 50.00 | 22.00 | 48.00 | 19.00 | 250.0 | 270.00 | M16 | 1 | 4.70
AV C6 SEM22 48X270 | 63.00 | 22.00 | 48.00 | 19.00 | 248.0 | 270.00 | M20 | 1 | 4.60
AV C6 SEM22 61X260 | 63.00 | 22.00 | 61.00 | 19.00 | 238.0 | 260.00 | M20 | 1 | 7.50
AV C6 SEM22 61X310 | 63.00 | 22.00 | 61.00 | 19.00 | 288.0 | 310.00 | M20 | 1 | 8.70
AV C6 SEM27 61X250 | 63.00 | 27.00 | 61.00 | 21.00 | 228.0 | 250.00 | M20 | 1 | 7.40
AV C6 SEM27 61X300 | 63.00 | 27.00 | 61.00 | 21.00 | 278.0 | 300.00 | M20 | 1 | 8.50

Note

• La tabella della famiglia mostra gli articoli disponibili della famiglia di portautensili anti‑vibrazione e le principali dimensioni come riportato nell'elenco famiglia prodotto.
• Indicatore di tasca per chip dati: 1 = alloggio per chip dati, 0 = senza alloggio.
• I filetti del pomello di ritenuta (es. M16, M20) e altri parametri meccanici sono elencati per ciascun articolo.

Caratteristiche / specifiche tecniche

• Modello / Serie: WHISPERLINE
• Funzione: assorbitore anti‑vibrazione integrato per gruppi porta‑fresa / porta‑utensile shellmill
• Portata massima raccomandata: fino a 6XD per sgrossatura e finitura
• Compatibilità: sistema modulare ISCAR CAMFIX (ISO 26623-1) con attacchi conici intercambiabili
• Refrigerazione: refrigerante interno diretto al tagliente in applicazioni di fresatura profonda
• Prestazione: consente una produttività superiore (fino a 3×) rispetto ai portautensili lunghi classici in applicazioni limitate dallo smorzamento
• Uso previsto: fresatura profonda, ampi sbalzi, lavorazioni con elevato rapporto L/D
• Effetto: riduce il chatter per migliorare la finitura superficiale e prolungare la vita utensile
• Risorse visive: immagini prodotto e articoli della famiglia disponibili nel catalogo / eCatalog del produttore (vedi Galleria immagini)
