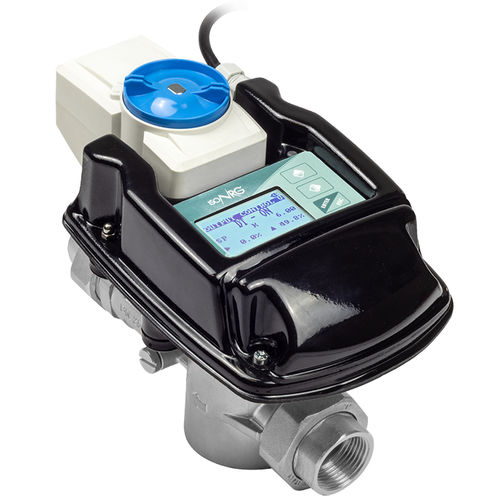

Valvola di regolazione THERMAG VALVE CS611

a sferacon attuatore elettricoper acqua

Presentazione
La nuova THERMAG VALVE CS611 ISONRG è una valvola intelligente a 2 vie con misuratore di energia termica elettromagnetico integrato. Fornisce controllo energetico affidabile, calcolo preciso dell'energia e misurazione per fatturazione conforme alla norma EN1434 e alla direttiva MID 2014/32/EU. Misura e monitora il consumo energetico negli impianti di riscaldamento e raffrescamento, sia in edifici nuovi che esistenti, garantendo connettività con sistemi di gestione degli edifici (BMS) e piattaforme IoT.

Principio di funzionamento
Il misuratore di portata elettromagnetico si basa sulla legge di Faraday sull'induzione elettromagnetica: viene indotta una tensione quando un liquido conduttivo attraversa un campo magnetico. Questa tecnologia garantisce una precisione dello 0,8% del valore misurato (r.v.) per fluidi termici conduttivi, incluse miscele con additivi.

Materiali e costruzione

• Corpo valvola: ottone DZR anticorrosione (EN12165-CW617N-DW)
• Sensore di portata: corpo in PEEK con elettrodi in HC276
• Unità valvola: valvola a sfera modulante a 2 vie, dispositivo unico e inseparabile

Parametri regolabili

• Portata (Flowrate)
• Potenza termica
• Differenziale di temperatura (ΔT)
• Temperatura in ingresso (T1)
• Temperatura in uscita (T2)
• Pressione differenziale
• Sorgente esterna dal processo o dal BMS

Unità elettronica e comunicazioni

• Display LCD retroilluminato a 3 righe
• Alimentazione: 24 V AC/DC
• Porta di comunicazione: Serial RS485 / Ethernet RJ45
• Protocolli supportati: MODbus RTU/IP, BACnet MS-TP, FTPs, WEBs, NTPs (e altri protocolli per integrazione BMS/IoT)
• Web server integrato per condivisione dati e analisi dello stato del dispositivo

Ingressi/Uscite e segnali

• Uscita digitale: 1 x ON/OFF, 1250 Hz, 100 mA, 30 Vdc
• Ingresso digitale: 1 x programmabile
• Ingresso analogico: 1 x programmabile 0–10 V o 0–22 mA

Caratteristiche speciali

• Misuratore di portata elettromagnetico immune alla presenza di additivi nel fluido termico
• Compatibile con miscele acqua+glicole (etilenico o propilenico) fino al 40%, con calcolo conforme a MI004
• Funzionamento come ePICV o eDPCV
• Fino a 7 grandezze regolabili per il controllo della portata

Omologazioni e certificazioni

• Marcatura CE
• MID – MI004 (indicato)

Caratteristiche / Specifiche tecniche

• Direttiva MID 2014/32/EU
• Precisione di misura della portata: fino allo 0,8% r.v.
• Dimensioni sensore di portata disponibili: 1/2”, 3/4”, 1”, 1¼”, 1½”, 2”
• Qp [m³/h]: 1,5 / 2,5 / 3,5 / 6 / 10 / 15
• Intervallo temperatura liquido sensore: -10 °C … +100 °C
• Pressione nominale: PN16 (16 bar)
• Materiali sensore e corpo: Ottone DZR e PEEK – Elettrodi in HC276
• Tipo sensore di temperatura: PT500 – DS/PS – Certificato MI004
• Lunghezze cavo sensore temperatura: 3 m / 5 m in silicone
• Intervallo di misura temperatura: 0 °C … +150 °C
• Display: LCD retroilluminato 3 righe
• Alimentazione: 24 V AC/DC
• Comunicazioni: RS485 e Ethernet RJ45; protocolli MODbus RTU/IP, BACnet MS-TP e altri
• Uscite/Ingressi: digitale ON/OFF, ingressi digitali e analogici programmabili (0–10 V / 0–22 mA)
