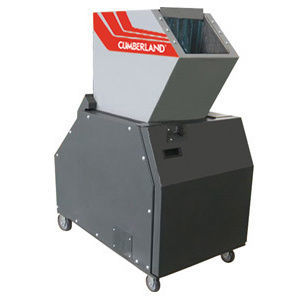

Granulatore a rotore C-2545

a coltelliper materie plasticheper l'industria plastica

Panoramica
Granulatore a lama industriale modello C-2545 progettato per la riduzione di volume di materie plastiche e altri materiali. Cumberland inside. Bocca di carico insonorizzata 300×450 mm e rotore diametro 250 mm; struttura adatta a produzione continua.

Caratteristiche
Granulatore C-2545 con camera di taglio ad accesso facilitato, lame reversibili e componenti modulari per manutenzione rapida.

Tramoggia
Tramoggia di carico frontale completamente insonorizzata. Nr. 2 flap in poliuretano riducono la fuoriuscita di rumore e impediscono il ritorno del materiale dalla camera di taglio. Sistema di ribaltamento manuale servoassistito con ammortizzatore a gas per apertura controllata.

Camera di taglio
Camera di taglio assemblata con parti bullonate e spinati per consentire la rapida sostituzione dei componenti d’usura. Supporti cuscinetti esterni alla camera per evitare contaminazioni. Nr. 2 lame fisse reversibili con sedi a compensazione usura. Superfici interne lavorate con precisione per facilitare la pulizia. Sistema di regolazione frontale delle lame fisse: EasyAccess Cumberland.

Rotore
Rotore aperto auto-raffreddante con asse centrale bilanciato e supporti lame rinforzati. Sistema a doppio angolo di taglio con effetto forbice per migliorare l’efficienza di taglio, ridurre il rumore e contenere il consumo energetico. Rotore con due dischi laterali per evitare l’avvolgimento di materiali filamentosi. Alette interne forniscono ulteriore raffreddamento a pareti laterali e cuscinetti.

Alloggiamento lame
Rotore e alloggiamento delle tre lame rotanti in acciaio ad alto contenuto di cromo e carbonio, trattati con processo Cumberland per elevata resistenza all’abrasione. Lame rotanti imbullonate con viti ad alta resistenza, in K110 (58 HRC).

Griglia
Supporto griglia con cerniera posteriore per facilitare pulizia e manutenzione. Griglie reversibili disponibili in diverse aperture per regolare la dimensione del prodotto in uscita.

Basamento
Basamento in acciaio spesso con supporti antivibranti per la camera di taglio. Porta d’accesso e carter motore in materiali isolanti e fonoassorbenti per ridurre la trasmissione del rumore.

Scarico
Cassetto raccoglitore studiato per il collegamento a un impianto di aspirazione; dotato di guide laterali per un montaggio e una pulizia semplici.

Motore
Motore 7,5 kW TEFC IP55 A.C. montato su slitta regolabile per tensionamento e allineamento delle cinghie.

Organi di trasmissione
Rotore azionato da volano-puleggia ad alta inerzia. Trasmissione mediante cinghie a V. Predisposizione per il montaggio di un secondo volano. Velocità nominale rotore: 450 rpm.

Sicurezza
Sensore di movimento che garantisce il perfetto arresto del rotore prima dell’apertura della porta di servizio. Pulsante di emergenza frontale e microinterruttore di sicurezza. Relè dedicato nel quadro comanda il monitoraggio dei circuiti di sicurezza. Chiavetta pivot per bloccare il rotore durante la sostituzione delle lame.

Quadro elettrico
Quadro elettrico IP55 con comandi a bassa tensione e avviamento stella-triangolo. Progettato per alimentazione 380 V, 3 fasi, 50 Hz.

Antinfortunistica
Macchina fornita con adesivi di sicurezza e manuale d’uso e manutenzione. Esecuzione conforme ai requisiti CE.

Produzione stimata
Circa 150–250 kg/h a seconda del materiale in ingresso e dell’apertura della griglia.

Specifiche tecniche

• Modello: C-2545
• Bocca di carico: 300 × 450 mm
• Diametro rotore: 250 mm
• Velocità rotore: 450 rpm
• Motore: 7,5 kW TEFC, IP55, A.C.
• Alimentazione: 380 V, 3 fasi, 50 Hz
• Produzione indicativa: 150–250 kg/h (a seconda del materiale e della griglia)
• Lame: K110, durezza 58 HRC, reversibili
• Alloggiamento lame: acciaio alto cromo/carbonio con trattamento Cumberland
• Trasmissione: volano-puleggia alta inerzia, cinghie a V; predisposto per secondo volano
• Camera di taglio: costruzione bullonata/guidata, supporti cuscinetti esterni, regolazione frontale EasyAccess
• Scarico: cassetto raccoglitore per collegamento aspirazione
• Sicurezza: sensore di movimento, arresto emergenza, microinterruttore di sicurezza, chiavetta per cambio lame
• Quadro: IP55, avviamento stella-triangolo, comandi bassa tensione
