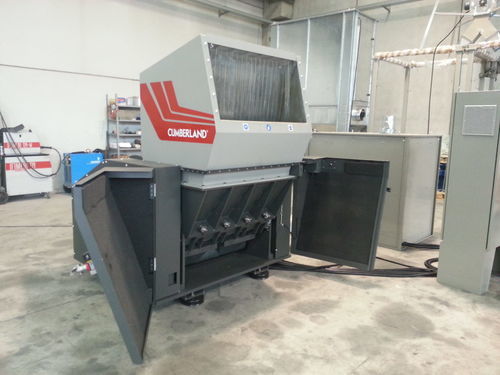

Granulatore a coltelli C-40100-3K

a rotorecon taglio frontale raffreddato ad ariaper rifiuti in plastica

PRESENTAZIONE

Cumberland inside. Granulatore a lama modello C-40100-3K insonorizzato con bocca di carico 510 x 1.000 mm e rotore Ø 419 mm. Progettato per la riduzione di dimensione continua in applicazioni industriali; produzione stimata 700–1.200 kg/h a seconda del materiale e della griglia di evacuazione.

Caratteristiche

• Modello: C-40100-3K
• Bocca di carico: 510 x 1.000 mm
• Diametro rotore: 419 mm
• Velocità rotore: 450 rpm
• Motore: 30 kW TEFC IP55 A.C., montato su slitta regolabile
• Alimentazione: 380 V, 3 fasi, 50 Hz
• Produzione stimata: 700–1.200 kg/h

Tramoggia

Carico frontale o tramite nastro; tramoggia completamente insonorizzata. Nr. 3 flap in poliuretano per ridurre le fughe sonore e prevenire il ritorno del materiale dalla camera di taglio. Sistema di ribaltamento manuale servoassistito per pulizia e manutenzione agevoli.

Camera di taglio

Particolari fissati con bulloni e spine per rapido ricambio. Supporti cuscinetto esterni per evitare contaminazioni da polveri e liquidi. Due lame fisse reversibili con dispositivo di compensazione dell’usura. Superfici interne lavorate per facilitare la pulizia. Regolazione frontale delle lame fisse (EasyAccess Cumberland).

Rotore

Rotore aperto auto-raffreddante con asse centrale bilanciato e supporti lame robusti. Doppio angolo di taglio ad effetto forbice per maggiore efficienza, minor rumorosità e minor consumo. Due dischi rotanti affiancati evitano l’avvolgimento di materiali filamentosi. Alette interne per il raffreddamento delle pareti laterali e dei cuscinetti.

Alloggiamento lame

Rotore e carter delle 3 lame in acciaio ad alto contenuto di cromo e carbonio con trattamento esclusivo CUMBERLAND per resistenza all’abrasione. Lame rotanti imbullonate in K110 (58 HRC).

Griglia

Supporto griglia incernierato posteriormente con ammortizzatore a gas per agevolare la manutenzione. Griglia reversibile disponibile in diverse misure.

Basamento

Basamento in acciaio di elevato spessore con supporti antivibranti per la camera di taglio. Porta d’accesso e carter motore in materiale fonoisolante e fonoassorbente.

Scarico

Cassetto raccoglitore per collegamento all’impianto di aspirazione, dotato di guide laterali per montaggio e pulizia facilitati.

Motore

Motore 30 kW TEFC IP55 A.C. su slitta regolabile per la tensione delle cinghie.

Parti di trasmissione

Rotore azionato da volano-puleggia ad alta inerzia. Trasmissione tramite cinghie a V. Predisposizione per secondo volano. Velocità rotore: 450 rpm.

Sicurezza

Sensore di movimento verifica che il rotore sia fermo prima di consentire l’apertura. Pulsante di emergenza frontale e microsicurezza. Relay di controllo nel quadro che verifica i sistemi di sicurezza. Chiavetta pivot per bloccare il rotore durante il cambio lame.

Quadro elettrico

Quadro IP55 con componenti per il funzionamento e la protezione. Avviamento stella-triangolo e circuito di comando a bassa tensione. Alimentazione 380 V – 3 fasi – 50 Hz.

Antinfortunistica

Dotata di adesivi di sicurezza e manuale d’uso e manutenzione. Esecuzione a norma CE.

Produzione stimata

700–1.200 kg/h a seconda dei materiali e del diametro della griglia di evacuazione.

Caratteristiche / specificazioni tecniche

• Modello: C-40100-3K
• Bocca di carico: 510 x 1.000 mm
• Diametro rotore: 419 mm
• Velocità rotore: 450 rpm
• Motore: 30 kW TEFC IP55 A.C., slitta regolabile
• Alimentazione: 380 V, 3 fasi, 50 Hz
• Produzione stimata: 700–1.200 kg/h (variabile)
• Lame rotanti: K110 (58 HRC)
• Alloggiamento: acciaio alto cromo/carbonio con trattamento CUMBERLAND
• Raffreddamento: alette interne sul rotore
• Insonorizzazione: tramoggia insonorizzata con 3 flap in poliuretano
• Scarico: cassetto raccoglitore per aspirazione
• Griglia: reversibile, supporto posteriore con ammortizzatore a gas
• Trasmissione: volano-puleggia ad alta inerzia, cinghie a V, predisposizione secondo volano
• Sicurezza: sensore di movimento, emergenza, microsicurezze, chiavetta pivot
• Quadro elettrico: IP55, avviamento stella-triangolo
