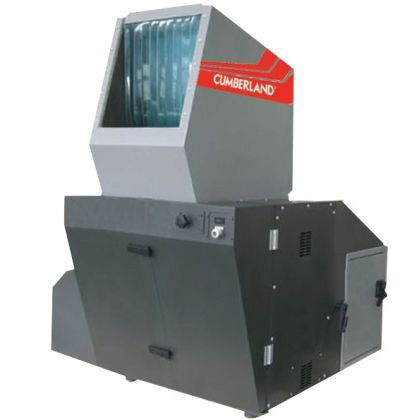

Granulatore con taglio frontale raffreddato ad aria C-4070-3K

a rotorea seccoa coltelli

Caratteristiche
CUMBERLAND inside. Mulino granulatore a lama modello C-4070-3K insonorizzato con bocca di carico 510×700 mm e rotore diametro 419 mm, progettato per la riduzione di parti plastiche voluminose.

Tramoggia
Tramoggia per carico frontale o integrazione con nastro trasportatore, completamente insonorizzata.

• Nr. 3 flap in poliuretano per ridurre la fuoriuscita di rumore e evitare il ritorno del materiale dalla camera di taglio.
• Sistema di ribaltamento manuale servoassistito per facilitare pulizia e manutenzione.

Camera di taglio
Realizzata con particolari fissati tramite bulloni e spine per un rapido ripristino. Supporti cuscinetti esterni alla camera per evitare contaminazioni da polveri e liquidi. Due lame fisse reversibili con dispositivo di compensazione dell’usura. Tutte le superfici interne sono lavorate con elevato grado di finitura per facilitare la pulizia. Sistema di regolazione frontale delle lame fisse («EasyAccess CUMBERLAND»).

Rotore
Rotore aperto auto-raffreddante ad asse centrale bilanciato con robusti supporti lame rotanti. Doppio angolo di taglio ad "effetto forbice" per maggiore efficienza, minore rumorosità e minor consumo energetico. Conformazione che facilita la presa di elementi voluminosi e minimizza l’effetto rimbalzo. Rotore montato affiancato a due dischi rotanti per evitare l’avvolgimento di materiali filamentosi. Alette interne per il raffreddamento delle pareti laterali e dei cuscinetti.

Alloggiamento lame
Rotore e alloggiamento delle 3 lame rotanti in acciaio alto tenore di cromo/carbonio con trattamento antiabrasione CUMBERLAND. Lame rotanti imbullonate con viti ad alta resistenza in K110 (≈58 HRC).

Griglia
Supporto griglia incernierato posteriormente con ammortizzatore a gas per facilitare pulizia e manutenzione. Griglia reversibile disponibile in diverse misure.

Basamento
Basamento in acciaio elevato spessore con supporti antivibranti per la camera di taglio. Porta d’accesso e carter motore in materiale fonoisolante e fonoassorbente.

Scarico
Cassetto raccoglitore per collegamento all’impianto di aspirazione, dotato di guide laterali per facile montaggio e pulizia.

Motore
Motore 22 kW TEFC IP55 A.C. montato su slitta regolabile per il tensionamento delle cinghie.

Drive parts
Rotore azionato da volano-puleggia ad alta inerzia. Trasmissione tramite cinghie a V. Predisposizione per secondo volano. Velocità rotore: 450 rpm.

Sicurezza
Sensore di movimento verifica l'arresto completo del rotore prima di consentire l'apertura della porta di servizio. Pulsante di emergenza frontale e micro di sicurezza. Relay nel quadro elettrico controlla il funzionamento dei sistemi di sicurezza. Chiavetta a perno per bloccare il rotore nella posizione comoda per il cambio lame.

Quadro elettrico
Quadro IP55 completo con tutti i componenti per il corretto funzionamento del granulatore. Avviamento stella-triangolo. Comando a bassa tensione. Alimentazione: 380 V — 3 fasi — 50 Hz.

Antinfortunistica
Macchina fornita con adesivi di sicurezza e manuale d'uso e manutenzione. Esecuzione conforme alle norme CE.

Produzione stimata
450–700 kg/h a seconda dei materiali e del diametro della griglia di evacuazione.

Caratteristiche / Specifiche tecniche

• Modello: C-4070-3K
• Bocca di carico: 510 × 700 mm
• Diametro rotore: 419 mm
• Velocità rotore: 450 rpm
• Motore: 22 kW TEFC IP55 A.C.
• Alimentazione: 380 V — 3 fasi — 50 Hz
• Materiale lame: K110 (≈58 HRC)
• Produzione stimata: 450–700 kg/h (variabile secondo materiale e griglia)
• Riduzione rumore: tramoggia insonorizzata e flap in poliuretano
• Trattamento rotore/supporti: acciaio alto cromo/carbonio con trattamento antiabrasione CUMBERLAND
• Scarico: cassetto raccoglitore per collegamento all'impianto di aspirazione
