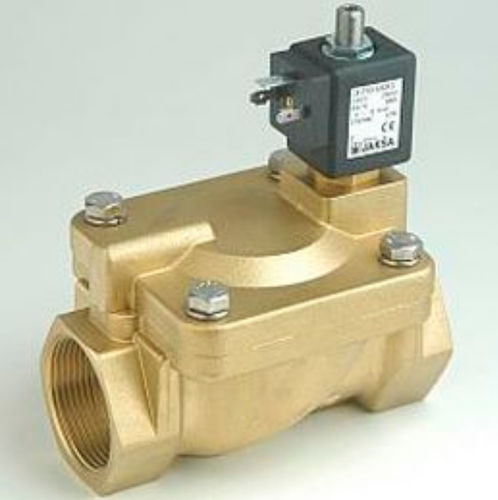

La valvola è controllata dal fluido pilota (aria, acqua) che agisce sulla membrana che la separa dal fluido principale.
- Nella sua posizione di base, la valvola è tenuta aperta dalla forza della molla.
- Quando viene applicato il fluido pilota, la valvola si chiude. La valvola si apre quando la bobina viene alimentata e chiude il fluido pilota. Il fluido pilota viene scaricato attraverso il tubo di sfiato.
- La pressione di pilotaggio richiesta è di 1 bar rispetto alla pressione del fluido principale, ma non deve superare gli 8 bar.
DATI TECNICI
Viscosità: 21 mm2/s max.
Tempo di risposta: da 10 a 20 ms
Tensione: 230, 115, 48, 24 V CA; 24, 12 V CC
Ciclo di lavoro: continuo (ED100%)
Frequenza di ciclaggio: 10 - 100 cicli/min
Protezione elettrica: IP65 (con spina a norma ISO 6952 / ISO 4400)
---
