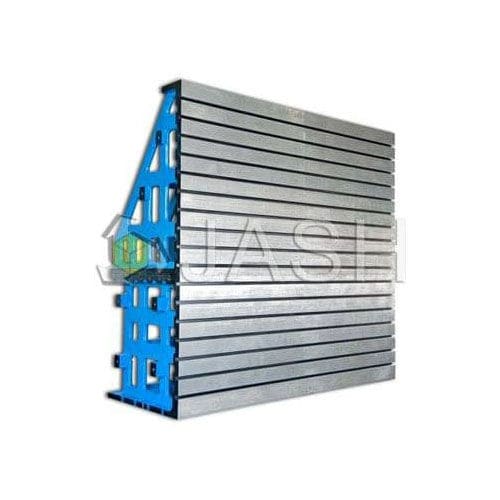

Piastra di staffaggio di precisione

in ghisadi grandi dimensioniverticale

JASH Piastre angolari C.I. di grandi dimensioni (singole / impilate) forniscono un mezzo pratico per il bloccaggio e il mantenimento del lavoro in posizione verticale per il layout, l'utensileria e la lavorazione. Le piastre angolari sono utilizzate anche come riferimento verticale per l'ispezione. Piastre angolari di diverse dimensioni rendono le attrezzature ideali per le operazioni di fresatura, foratura e foratura su macchine utensili. Caratteristiche salienti In ghisa a grana fine conforme al grado FG 220 di IS: 210 (equivalente a GG20/FT20/FT20/30-A). Su richiesta sono disponibili anche gradi superiori. Sollevato dalle sollecitazioni di colata per alleviare le tensioni interne. Queste piastre angolari sono disponibili in varie dimensioni e configurazioni. Possono essere realizzati in un unico pezzo o in due sezioni che possono essere utilizzate singolarmente o in combinazione per applicazioni complete. Personalizzato e progettato specificamente secondo i requisiti di carico. Il piano di lavoro verticale è una finitura lavorata con planarità e perpendicolarità tra la superficie del tavolo e il piano di lavoro verticale secondo la norma DIN 875. Normalmente fornito con scanalature a T lavorate di dimensioni 22, 28, 36 o 42 mm che confermano a IS: 2013, con tolleranza H12 lungo la lunghezza (orizzontale). Slot a T lungo l'altezza (verticale e con una migliore tolleranza può anche essere offerto su richiesta a un costo aggiuntivo)
