Tutte le componenti conforme ad usura sono contenute in un'unità della cartuccia che può essere rimossa facilmente per controllo e/o il rimontaggio senza staccare la pompa dal circuito, drasticamente riducente il tempo morto della macchina costosa.
La cartuccia contiene un rotore, alette ed inserti, un anello della camma e due coperture.
Durante il funzionamento il rotore è guidato da un pozzo scanalato coppia all'unità di azionamento. Mentre la velocità di rotazione aumenta, le forze centrifughe, congiuntamente alla pressione generata dietro le alette, spingono le alette esternamente, dove seguono il profilo della camma dell'anello con una pressione sufficiente del contatto accertare il sigillamento idraulico sufficiente.
I due si sono opposti agli alloggiamenti di pompaggio costituiti dal profilo ellittico della camma annullano fuori i carichi radiali sui supporti dell'albero, quindi danti loro i corsi della vita estremamente lunghi.

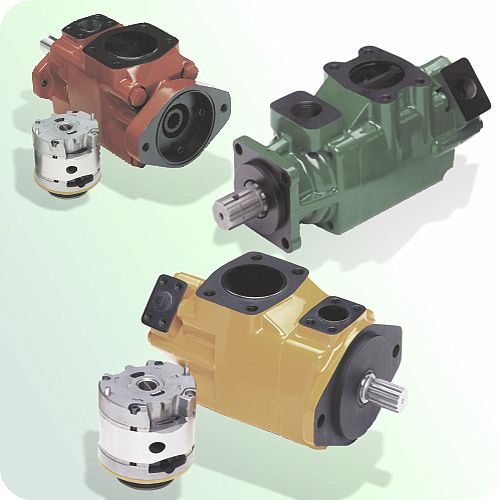

componenti di base della cartuccia sostituibile della pompa a palette
La versatilità delle pompe di serie della BV permette loro di fare fronte alle richieste delle applicazioni industriali più varie. Infatti, così come la loro alta affidabilità provata ed efficienza volumetrica eccellente in tutte le condizioni di lavoro, funzionano con i livelli particolarmente a basso rumore.
Ciò è permessa tramite il profilo speciale dell'anello della camma e l'uso di un rotore delle 12 alette che riduce l'ampiezza degli impulsi di pressione del rifornimento, quindi riducente le vibrazioni indotte.
---
