Macchina da taglio a getto d'acqua abrasivo 5-Axis

per ceramicaper materiali compositiper materie plastiche

Panoramica

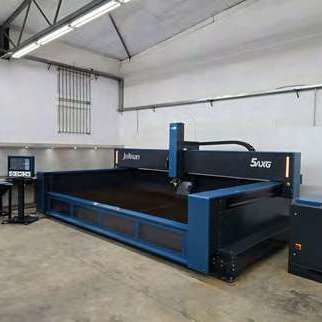

Sistemi di taglio a getto d'acqua a 5 assi progettati per lavorazioni ad alta precisione su metalli, compositi, ceramica, pietra e plastiche. I modelli 4021-5AXG e 6021-5AXG offrono ampie aree di taglio e sensori integrati per produzione automatizzata e ripetibile.

Caratteristiche principali

• Progettazione dell'ugello che elimina tubazioni esterne per una manutenzione semplificata e un layout macchina più pulito.

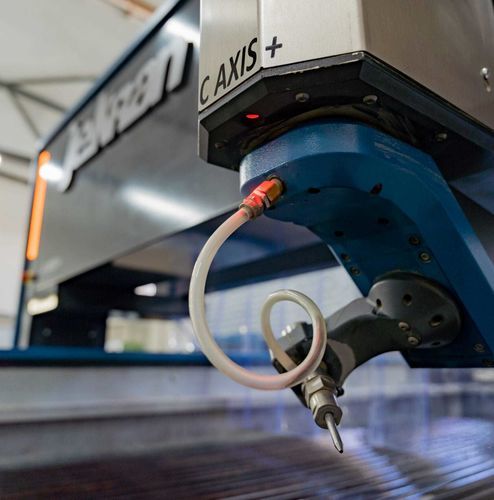

• Sistemi integrati di telecamera e sondaggio che forniscono rilevamento in tempo reale e aggiustamenti dinamici delle traiettorie.
• Versatilità dei materiali: configurabile per metalli, compositi, ceramica, pietra, vetro e plastiche in ambienti produttivi industriali.

Specifiche tecniche

• Modello 4021-5AXG — Area di taglio: 4100 x 2100 mm; corse X/Y/Z: 4100 / 2100 / 200 mm; Velocità max: 25 m/min; Precisione lineare: +/- 0.02 mm; Ripetibilità: +/- 0.02 mm; Opzioni pompa: Jekran direct-drive 22 kW / 30 kW (fino a 4.000 bar / 58.000 psi); Ingombro esemplificativo: 8.5 x 3.4 m.
• Modello 6021-5AXG — Area di taglio: 6100 x 2100 mm; corse X/Y/Z: 6100 / 2100 / 200 mm; Velocità max: 25 m/min; Precisione lineare: +/- 0.02 mm; Ripetibilità: +/- 0.02 mm; Opzioni pompa: Jekran direct-drive 22 kW / 30 kW (fino a 4.000 bar / 58.000 psi); Ingombro esemplificativo: 10.5 x 3.4 m.

Specifiche tecniche pompe

• Modello 22 Direct Drive — Potenza motore servo elettrico: 30 HP (22 kW); Efficienza: ~90%; Pressione di uscita: 58.000 psi (4.000 bar); Orifizio e portata: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm); Ingombro LxPxA: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).
• Modello 30 Direct Drive — Potenza motore servo elettrico: 40 HP (30 kW); Efficienza: ~90%; Pressione di uscita: 58.000 psi (4.000 bar); Orifizio e portata: 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm); Ingombro LxPxA: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).

Note aggiuntive
Le dimensioni d'ingombro sono indicative: pompa ad alta pressione, tramoggia, struttura di scarico dell'abrasivo e console possono essere posizionati diversamente in base al layout del cliente.

Famiglia prodotto / Caratteristiche tecniche

• Famiglia prodotto: sistemi di taglio 5-Axis di Jekran.
• Modelli standard: 4021-5AXG (4100 x 2100 mm) e 6021-5AXG (6100 x 2100 mm); configurazioni personalizzabili disponibili.
• Telecamera e sondaggio integrati per allineamento automatico e adattamento delle traiettorie.
• Opzioni pompa: pompe Jekran direct-drive (22 kW / 30 kW) fino a 4.000 bar (58.000 psi).
• Applicazioni tipiche: componenti aerospaziali, lavorazioni architettoniche, prototipazione e produzione industriale.
