Macchina da taglio a getto d'acqua abrasivo WJFB

per materiali compositiper alluminioper acciaio inossidabile

Panoramica

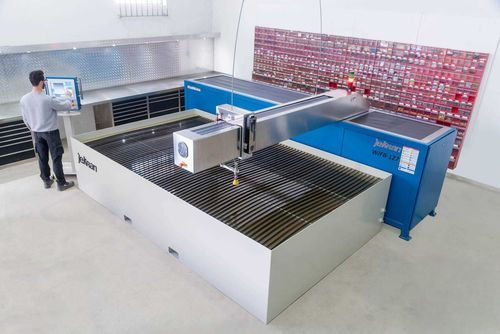

Il WJFB è una macchina industriale per il taglio a getto d'acqua abrasivo con architettura a ponte mobile (fly-bridge). Il ponte mobile si sposta sugli assi X e Y mentre il piano resta aperto, permettendo tagli di grande formato con precisione costante. Progettato per ambienti di produzione, il WJFB supporta metalli, pietra, vetro e compositi avanzati senza deformazione termica. Imballaggio compatto e dimensioni idonee al trasporto in container agevolano la logistica e l'installazione in sito.

Caratteristiche principali

• Progetto a ponte mobile per miglior accesso a pezzi sovradimensionati e irregolari.
• Layout a piano aperto per carico di lastre e pannelli di grandi dimensioni dall'alto o dai lati.
• Sistema di guida lineare ad alta precisione con accuratezza lineare ±0,03 mm e ripetibilità ±0,02 mm.
• Velocità massima di traslazione 12 m/min per lavorazioni efficienti su grande formato.
• Compatibile con pompe Jekran a trasmissione diretta (22 kW / 30 kW) fino a ~4.000 bar.
• Adatto a metalli, pietra, vetro e compositi — nessuna zona interessata dal calore.

Progettazione / Casi d'uso
Progettato per produzione industriale e officine su misura: il WJFB gestisce il taglio di piani spessi, il nesting su grandi lastre, pannelli architettonici in pietra e componenti sensibili in composito o vetro che richiedono taglio privo di apporto termico.

Specifiche tecniche

• Nome modello: WJFB (WaterJet Fly Bridge).
• Dimensioni nominali disponibili: 44 (4ft x 4ft), 85 (8ft x 5ft), 125 (12ft x 5ft), 127 (12ft x 7ft).
• Corsa X: 1.220 mm / 2.490 mm / 3.658 mm (a seconda del modello).
• Corsa Y: 1.220 mm / 1.500 mm / 2.130 mm (a seconda del modello).
• Corsa Z: 170 mm (tutti i modelli).
• Velocità massima di traslazione: 12 m/min.
• Accuratezza lineare: ±0,03 mm. Ripetibilità: ±0,02 mm.
• Esempi di ingombro (varia con posizionamento pompa/serbatoio): 2,6 x 2,05 m; 3,28 x 2,8 m; 4,7 x 3,5 m.

Specifiche tecniche pompe

• Modello 22 Direct Drive — Potenza motore servo elettrico: 22 kW (30 HP); Efficienza ≥ 90%; Pressione di uscita: ~58.000 psi (4.000 bar); Orificio & portata: 0,011" / 0,82 gpm (0,3 mm / 3,1 lpm); Ingombro: 1.110 x 800 x 1.065 mm.
• Modello 30 Direct Drive — Potenza motore servo elettrico: 30 kW (40 HP); Efficienza ≥ 90%; Pressione di uscita: ~58.000 psi (4.000 bar); Orificio & portata: 0,014" / 1,1 gpm (0,35 mm / 4,2 lpm); Ingombro: 1.110 x 800 x 1.065 mm.

Applicazioni e vantaggi

• Taglio grande formato per produzione industriale e carpenteria su misura.
• Taglio senza apporto termico che preserva la microstruttura dei metalli e l'integrità di compositi/vetro.
• Configurazioni flessibili e confezionamento compatto per rapido dispiegamento in sito.

Dati tecnici aggiuntivi

• Opzioni pompe standard: Jekran Pump modello 22 (22 kW) e 30 (30 kW), varianti direct-drive.
• Esempi orifizi/portate: 0,011" (0,3 mm) / 3,1 lpm e 0,014" (0,35 mm) / 4,2 lpm.
• Materiali di taglio tipici: acciaio, inox, alluminio, pietra, vetro, fibra di carbonio e compositi avanzati.
