Macchina da taglio a getto d'acqua abrasivo Combo

al plasmaper compositiper metallo

Panoramica

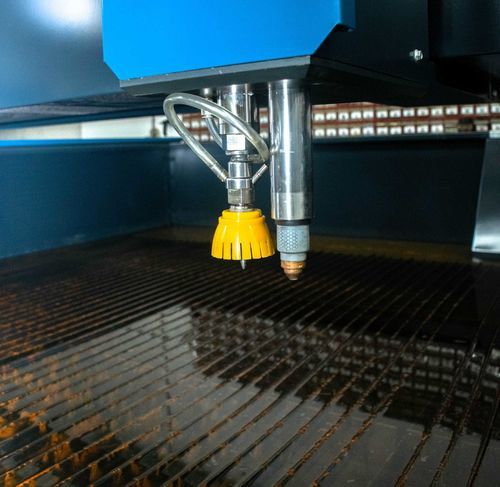

Il Combo è un sistema di taglio ibrido che integra un idrogetto abrasivo a doppio ugello e una testa plasma su un unico ponte. Offre elaborazione flessibile per metalli, leghe, compositi e materiali stratificati con utilizzo selettivo o simultaneo dei due metodi. La macchina è progettata per garantire precisione ripetibile, adattabilità funzionale e integrazione nei flussi di produzione industriale.

Caratteristiche principali

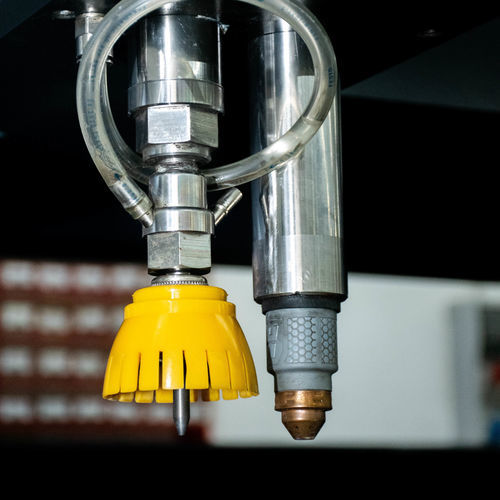

• Modalità ibrida a doppio funzionamento: teste idrogetto e plasma montate su un unico ponte con transizione rapida tra le modalità per adeguarsi al materiale e al ciclo produttivo.
• Controllo indipendente degli ugelli: controllo dedicato per ogni testa che consente l'uso selettivo o simultaneo, supportando tagli grezzi con plasma e dettagli di finitura con idrogetto nello stesso programma.
• Intelligenza adattiva del materiale: sensori e algoritmi di controllo misurano tipo/ spessore del materiale e regolano i parametri di taglio in tempo reale per ottimizzare qualità e produttività.

Modelli & Tabella principale
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Tabella pompa/azionamento (modelli e specifiche)
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Note
*Le dimensioni dell'ingombro sono indicative. La pompa HP, la tramoggia, la struttura di rimozione del granato e la console possono essere posizionate per adattarsi allo spazio dell'utente.

Specifiche tecniche

• Prodotto: Sistema Combo idrogetto a doppio ugello + plasma
• Modelli disponibili: 4021-Combo, 6021-Combo
• Corsa X: 4100 mm (4021), 6100 mm (6021)
• Corsa Y: 2100 mm
• Corsa Z: 200 mm
• Velocità max: 25 m/min
• Precisione lineare: ±0.03 mm
• Ripetibilità: ±0.02 mm
• Opzioni pompa: Jekran Pump modello 22 (22 kW / 30 HP) o modello 30 (30 kW / 40 HP) direct drive
• Output pompa: fino a 58.000 psi / 4.000 bar
• Ugello e portata idrogetto: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) e 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Unità plasma: compatibili Hypertherm o GYS
• Controllo indipendente degli ugelli: ogni testa con controllo dedicato per funzionamento simultaneo o selettivo
• Sensori adattativi: analisi materiale/spessore in tempo reale e regolazione automatica dei parametri
• Ingombro indicativo: 8.5 x 3.4 m (4021) e 10.5 x 3.4 m (6021) (posizionamento pompa/tramoggia/console flessibile)
• Ingombro tipico pompa (unità): 1110 x 800 x 1065 mm (riferimento per unità pompa)
