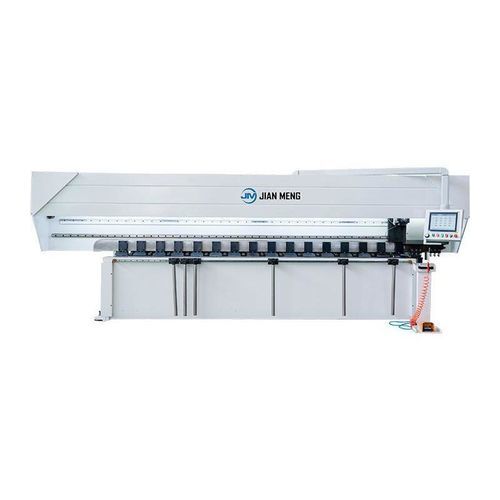

Macchina scanalatrice automatica

a forma di VCNC

Descrizione generale
La macchina a scanalatura verticale a V ha una velocità di taglio a scanalatura fino a 120 m/min e una precisione di ripetibilità di ± 0,02 mm, compatibile con varie piastre come acciaio inossidabile e lega di alluminio. Sistema di serratura automatica idraulica, touch screen industriale da 15 pollici con programmazione a un click, aiuta a lavorare in modo efficiente e preciso la pre-piegatura.

Struttura verticale
La macchina a V verticale adotta una struttura di telaio e un tavolo di lavoro in acciaio strutturale ad alta resistenza e a bassa lega. Il film di fondo integrato è formato in una sola volta e può essere lavorato sulla piastra a specchio senza lasciare segni. L'intera macchina è temperata in un forno elettrico per eliminare lo stress di saldatura ed è serrata e formata in un solo passaggio attraverso un centro di lavorazione CNC importato per garantire che ogni superficie di installazione sia parallela e perpendicolare. Il trattamento di sabbiatura garantisce la qualità del rivestimento. Durante il funzionamento, il portacoltello rimane fermo e la tavola viene spinta a muoversi dall'alimentazione. La profondità e la distanza della scanalatura sono controllate con precisione, con conseguente eccellente rigidità complessiva, durata e stabilità.

Sistema CNC
La macchina a scanalatura verticale a V è dotata di un sistema CNC intelligente che può calcolare automaticamente lo spazio tra scanalature in base alle dimensioni e ai requisiti di diametro interno ed esterno della lamiera, ottenendo un posizionamento preciso. La programmazione in loop a un click riduce il tempo di programmazione dell'80%. Editing grafico visivo, supporto disegno a mano e design di importazione. Simulazione dell'effetto di piegatura in tempo reale, evitando errori di input, riducendo lo spreco di materiale e raggiungendo una produzione efficiente e stabile.

Portalame in lega
La tagliatrice verticale a V adotta un portautensili integrato e un sistema auto-lubrificante completamente automatico. Il portautensili si muove su e giù in modo sincrono per la lubrificazione, riducendo efficacemente la perdita di attrito e prolungando la durata di servizio. Unico design di distribuzione a tre lame, distribuendo uniformemente la quantità di taglio, riducendo la deformazione del pezzo di lavoro. Dispositivo di microraffreddamento opzionale può estendere ulteriormente la vita degli utensili e ridurre i costi di produzione. L'interfaccia universale di serratura degli utensili supporta lo scambio di utensili in acciaio bianco e utensili in lega, soddisfando diverse esigenze di lavorazione e assistendo in una produzione ad alta precisione, efficiente e stabile.

Superficie banco di lavoro
La macchina a scanalatura verticale adotta un tavolo da lavoro in acciaio utensile al carbonio. Dopo l'estinzione ad alta frequenza, la durezza raggiunge 55-60HRC, molto più alta dell'acciaio inossidabile, evitando efficacemente graffi e deformazioni, garantendo che la piattezza del tavolo di lavoro sia ≤± 0,03 mm, migliorando la precisione della scanalatura a V e estendendo la vita dell'attrezzatura. Dotato di piedi a pressione densa e sistema idraulico, la forza di serratura è stabile e affidabile.

Trasmissione di alta precisione
La macchina da taglio verticale a V è dotata di un servomotore completo e di un cambio planetario, che fornisce alta coppia, alta precisione, basso consumo energetico e risposta rapida. La trasmissione trasversale adotta una struttura a doppia guida di ingranaggi elicoidali di macinazione e rack elicoidali ad alta precisione, con regolazione stabile ed efficiente della velocità di frequenza variabile, ottenendo alimentazione di chip ad alta velocità e lavorazione stabile e soddisfando varie esigenze di lavorazione, migliorando significativamente l'efficienza produttiva.

Specifiche tecniche

• Gamma di lavorazione della lamiera (mm): 1250×3200, 1250×4000, 1500×3200, 1500×4000, 1500×6000
• Spessore della lamiera lavorabile (mm): 0.4-6.0
• Distanza tra scanalatura a forma di V e bordo Min (mm): 10
• Pianità del tavolo (mm): ±0.03
• Velocità massima dell'asse parallelo all'asse X (m/min): 120
• Velocità massima dell'asse parallelo all'asse Y (m/min): 60
• Potenza del servomotore principale (kW): 5.5
• Precisione di posizionamento ripetitiva (mm): 0.015
• Dimensioni (mm): 4900×2350×2000, 5700×2350×2000, 4900×2600×2000, 5700×2600×2000, 7700×2600×2000

Caratteristiche / Specifiche tecniche

• Velocità di taglio scanalatura fino a 120 m/min
• Precisione di ripetibilità ± 0,02 mm
• Compatibile con acciaio inossidabile e lega di alluminio
• Sistema di serratura automatica idraulica
• Touch screen industriale da 15 pollici
• Programmazione a un click
• Struttura in acciaio ad alta resistenza
• Portautensili integrato con sistema auto-lubrificante
• Dispositivo di microraffreddamento opzionale
• Tavolo da lavoro in acciaio utensile al carbonio, durezza 55-60HRC
• Servomotore completo e cambio planetario
• Trasmissione a doppia guida di ingranaggi elicoidali
