Sintesi del prodotto

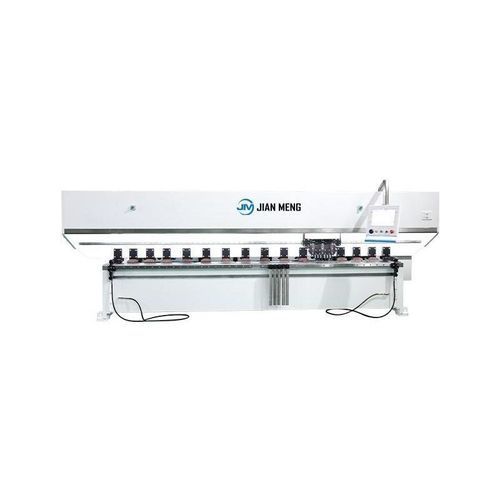

La scanalatrice verticale a doppia testa è caratterizzata da una velocità di scanalatura fino a 120 m/min, da una ripetibilità di ±0,02 mm e dalla compatibilità con diverse lamiere come l'acciaio inossidabile e la lega di alluminio. È dotata di un sistema di bloccaggio automatico idraulico e di un touch screen industriale da 15 pollici con programmazione a un solo clic, che aiuta nella lavorazione efficiente e precisa della prepiegatura.
- Sistema di serraggio automatico idraulico
- Touch screen industriale da 15 pollici con programmazione one-click
- Compatibile con acciaio inossidabile, lega di alluminio e altre lamiere
- Velocità di scanalatura fino a 120 m/min
- Ripetibilità: ±0,02 mm
Struttura verticale
La macchina adotta una struttura a telaio e un piano di lavoro in acciaio strutturale a bassa lega e ad alta resistenza. Il film inferiore integrato viene formato in un'unica soluzione e può essere lavorato sulla piastra a specchio senza lasciare segni. L'intera macchina viene temprata in un forno elettrico per eliminare le tensioni di saldatura e viene bloccata e formata in un unico passaggio attraverso un centro di lavoro CNC importato per garantire che ogni superficie di installazione sia parallela e perpendicolare. Il trattamento di sabbiatura assicura la qualità del rivestimento. Durante il funzionamento, il portacoltelli rimane fermo e la lamiera viene mossa dall'avanzamento. La profondità e la distanza delle scanalature sono controllate con precisione e garantiscono un'eccellente rigidità, durata e stabilità.
- Struttura a telaio con piano di lavoro in acciaio ad alta resistenza
- Film inferiore integrato, nessun segno sulla lastra a specchio
- Temperatura in forno elettrico per eliminare le sollecitazioni di saldatura
- Lavorazione CNC importata per superfici parallele e perpendicolari
- Sabbiatura per la qualità del rivestimento
- Portacoltelli fisso, avanzamento della lastra in movimento
- Controllo preciso della profondità e della distanza della scanalatura
Sistema CNC
La macchina è dotata di un sistema CNC intelligente in grado di calcolare automaticamente la distanza tra le scanalature in base alle dimensioni e ai requisiti di diametro interno ed esterno della lamiera, ottenendo un posizionamento preciso. La programmazione ad anello con un solo clic riduce i tempi di programmazione dell'80%. La modifica grafica visiva supporta il disegno a mano e l'importazione della progettazione. La simulazione in tempo reale dell'effetto di piegatura evita gli errori di inserimento, riduce gli sprechi di materiale e consente di ottenere una produzione efficiente e stabile.
- Calcolo automatico della distanza tra le scanalature
- Programmazione del ciclo con un solo clic (riduce il tempo di programmazione dell'80%)
- Modifica grafica visiva (disegno a mano e progetto di importazione supportati)
- Simulazione dell'effetto di piegatura in tempo reale
- Produzione efficiente e stabile
Doppio supporto per coltelli
Il design del doppio portautensili consente la lavorazione avanti e indietro, sfruttando appieno il tempo di ritorno e la potenza, aumentando l'efficienza della lavorazione delle lamiere spesse del 50%. Ogni portautensili è dotato di tre coltelli, che distribuiscono uniformemente la quantità di taglio e riducono il rischio di deformazione del pezzo. Supporta dispositivi di micro-raffreddamento per prolungare la durata dell'utensile e ridurre i costi. L'interfaccia di serraggio universale degli utensili è compatibile con i coltelli in acciaio bianco e in lega, per soddisfare le diverse esigenze di lavorazione.
- Portautensili doppio per la lavorazione avanti e indietro
- Aumento dell'efficienza per la lavorazione di lamiere spesse: 50%
- Tre coltelli per supporto per un taglio uniforme e una deformazione ridotta
- Supporta dispositivi di micro-raffreddamento
- Interfaccia di serraggio utensile universale (coltelli in acciaio bianco e in lega)
Superficie del banco di lavoro
Il piano di lavoro è realizzato in acciaio al carbonio per utensili, con una durezza che raggiunge i 55-60HRC dopo la tempra ad alta frequenza, molto superiore a quella dell'acciaio inossidabile. Questo previene efficacemente graffi e deformazioni, garantendo una planarità del piano di lavoro ≤±0,03 mm, migliorando la precisione della scanalatura a V e prolungando la durata dell'attrezzatura. Dotato di piedini a pressione densa e di un sistema idraulico per una forza di serraggio stabile e affidabile.
- Tavolo in acciaio al carbonio
- Durezza: 55-60HRC
- Piattezza: ≤±0,03mm
- Piedi a pressione densa e sistema idraulico
Trasmissione di alta precisione
La macchina è dotata di un servomotore completo e di un riduttore planetario, che garantiscono coppia elevata, alta precisione, basso consumo energetico e risposta rapida. La trasmissione a traversa adotta una struttura a doppia guida di ingranaggi elicoidali di rettifica e cremagliere elicoidali di alta precisione, con una regolazione della velocità a frequenza variabile stabile ed efficiente, che consente di ottenere un'alimentazione dei trucioli ad alta velocità e una lavorazione stabile, migliorando notevolmente l'efficienza produttiva.
- Servo motore completo e riduttore planetario
- Alta coppia e precisione, basso consumo energetico
- Struttura a doppia guida con ingranaggi elicoidali di rettifica e cremagliere
- Regolazione stabile ed efficiente della velocità a frequenza variabile
Specifiche tecniche
Campo di lavorazione della lamiera (mm):
1232: 1250×3200
1240: 1250×4000
1532: 1500×3200
1540: 1500×4000
1560: 1500×6000
Spessore della lamiera lavorabile (mm): 0.4-6.0
Distanza tra la scanalatura a V e il bordo Min (mm): 10
Planarità della tavola (mm): ±0,03
Velocità massima dell'asse parallelo all'asse X (m/min): 120
Velocità massima dell'asse parallelo all'asse Y (m/min): 60
Potenza del servomotore principale (kW): 5.5
Precisione di posizionamento ripetitivo (mm): 0.015
Dimensioni (mm):
1232: 4900×2350×2000
1240: 5700×2350×2000
1532: 4900×2600×2000
1540: 5700×2600×2000
1560: 7700×2600×2000
Caratteristiche principali / Specifiche tecniche- Scanalatrice verticale a doppia testa
- Velocità di scanalatura: fino a 120 m/min
- Ripetibilità: ±0.02 mm
- Sistema di serraggio automatico idraulico
- Touch screen industriale da 15 pollici
- Struttura a telaio, piano di lavoro in acciaio ad alta resistenza
- Sistema CNC intelligente con programmazione con un solo clic
- Doppio portacoltelli per una maggiore efficienza
- Piano di lavoro in acciaio al carbonio, durezza 55-60HRC
- Servomotore completo e riduttore planetario
- Gamma di lavorazione: fino a 1500×6000 mm
- Spessore del foglio: 0.4-6,0 mm
- Piattezza del tavolo: ±0,03 mm
- Potenza del servomotore principale: 5,5 kW
- Precisione di posizionamento ripetitiva: 0,015 mm
