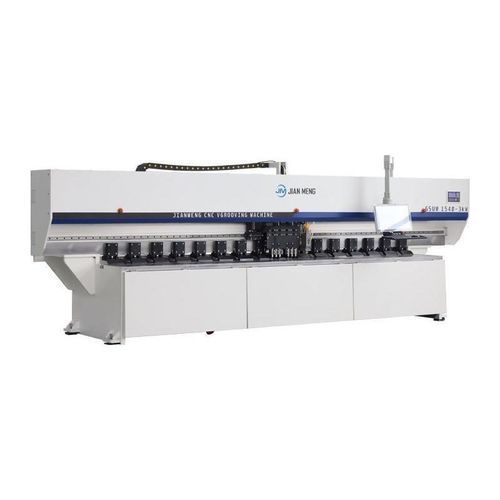

Macchina scanalatrice a forma di V GSUM

CNC

Descrizione del prodotto

• La macchina a combinazione verticale e laser Jianmeng offre una velocità di taglio di scanalatura fino a 120 m/min e una precisione di ripetibilità di ± 0,02 mm.
• Compatibile con varie piastre come acciaio inossidabile e lega di alluminio.
• Dotata di sistema di serratura automatica idraulica e touch screen industriale da 21 pollici con programmazione a un click per lavorazioni efficienti e precise di pre-piegatura.

Struttura verticale

• Struttura di telaio e tavolo di lavoro in acciaio strutturale ad alta resistenza e bassa lega.
• Film di fondo integrato formato in una sola volta, lavorabile su piastra a specchio senza lasciare segni.
• Macchina temperata in forno elettrico per eliminare lo stress di saldatura, lavorata tramite centro CNC per garantire parallelismo e perpendicolarità delle superfici di installazione.
• Trattamento di sabbiatura per la qualità del rivestimento.
• Durante il funzionamento, il portacoltello resta fermo e la tavola si muove tramite alimentazione.
• Controllo preciso della profondità e distanza della scanalatura e della posizione del laser.
• Ottima rigidità, durata e stabilità complessiva.

Sistema CNC

• Sistema CNC intelligente con funzioni come calcolo automatico della distanza di scanalatura, programmazione loop a un click, modifica grafica visiva e simulazione di piegatura in tempo reale.
• Supporta dispositivo laser del portacoltello, passaggio fluido tra scanalatura meccanica e modalità laser.
• Personalizzazione di potenza, velocità e percorso del laser per marcatura e taglio composito.
• Riduce la commutazione degli utensili e l'intervento manuale, migliora l'integrazione multi-processo e la lavorazione intelligente della lamiera.

Pianificazione della scanalatura + laser

• Design doppio supporto lama per scanalatura avanti e indietro, sfruttando la potenza di ritorno.
• Ogni portacoltello dotato di tre coltelli per ridurre la deformazione del pezzo.
• Dispositivo laser integrato per pianificazione scanalatura, taglio piastra e taglio laser in uno.
• Serratura unica senza posizionamento secondario, precisa ed efficiente.

Superficie banco di lavoro

• Tavolo da lavoro in acciaio utensile al carbonio, durezza 55-60HRC dopo estinzione ad alta frequenza.
• Evita graffi e deformazioni, garantendo piattezza ≤± 0,03 mm.
• Migliora la precisione della scanalatura a V e prolunga la vita dell'attrezzatura.
• Dotato di piedi a pressione densa e sistema idraulico per forza di serratura stabile e affidabile.

Trasmissione di alta precisione

• Servomotore completo e scatola di ingranaggi planetaria per alta coppia, precisione, basso consumo e risposta rapida.
• Trasmissione a fascia trasversale con doppia guida di ingranaggi elicoidali e rack elicoidali ad alta precisione.
• Regolazione della velocità di frequenza variabile, alimentazione chip ad alta velocità e lavorazione stabile.
• Soddisfa vari requisiti di ciclo di lavorazione, migliorando l'efficienza produttiva.

Specifiche tecniche
Gamma di lavorazione della lamiera (mm) | 1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000
Spessore della lamiera lavorabile (mm) | 0.4-6.0 | 0.4-6.0 | 0.4-6.0 | 0.4-6.0 | 0.4-6.0
Distanza minima tra scanalatura a forma di V e bordo (mm) | 10 | 10 | 10 | 10 | 10
Pianità del tavolo (mm) | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03
Velocità massima dell'asse parallela all'asse X (m/min) | 120 | 120 | 120 | 120 | 120
Velocità massima dell'asse parallela all'asse Y (m/min) | 60 | 60 | 60 | 60 | 60
Potenza del servomotore principale (kW) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5
Precisione di posizionamento ripetitiva (mm) | 0.015 | 0.015 | 0.015 | 0.015 | 0.015
Dimensioni (mm) | 4900×2350×2000 | 5700×2350×2000 | 4900×2600×2000 | 5700×2600×2000 | 7700×2600×2000

Caratteristiche / Specifiche tecniche

• Velocità di taglio scanalatura: fino a 120 m/min
• Precisione di ripetibilità: ± 0,02 mm
• Compatibilità: acciaio inossidabile, lega di alluminio
• Sistema di serratura automatica idraulica
• Touch screen industriale da 21 pollici
• Struttura in acciaio ad alta resistenza
• Trattamento termico e sabbiatura
• Sistema CNC intelligente
• Dispositivo laser integrato
• Tavolo da lavoro in acciaio utensile al carbonio, durezza 55-60HRC
• Servomotore completo e scatola di ingranaggi planetaria
• Trasmissione a doppia guida di ingranaggi elicoidali
• Regolazione velocità variabile
• Alimentazione chip ad alta velocità
