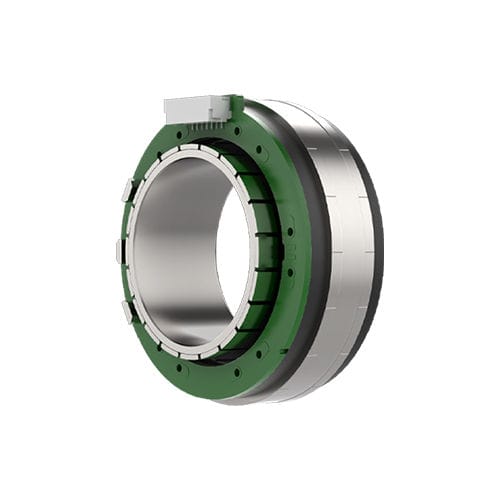

Motore BLCD 85ZWC series

48 Vframeless

Panoramica
Il design modulare dello statore e del rotore del motore BLDC frameless da 85 mm, insieme a rapporti di cave ottimizzati, aumenta la densità di coppia. Il rotore offre un ampio foro interno e lo statore è progettato per installazione incassata dal cliente, semplificando l'integrazione di strutture di montaggio e sistemi di raffreddamento personalizzati. La combinazione cave-poli ottimizzata riduce il torque di cogging per un funzionamento fluido. La struttura è compatta e altamente integrata.

Caratteristiche del motore (tabella)
Parametro | Unità | 85ZWC25X-1 | 85ZWC35X-1
Codice motore | - | 85ZWC25X-1 | 85ZWC35X-1
Diametro esterno statore | mm | 85±0.043 | 85±0.043
Diametro interno rotore | mm | 52+0.046 | 52+0.046
Lunghezza totale (L) | mm | 20.3 | 30.1
Lunghezza stack (L1) | mm | 13.8 | 23.6
Lunghezza rotore (L2) | mm | 25±0.2 | 35±0.2
Numero cave | - | 18 | 18
Coppie di poli | - | 10 | 10
Resistenza fase-fase | Ω | 0.14 | 0.06
Induttanza fase-fase | mH | 0.34 | 0.12
Metodo di collegamento avvolgimenti | - | Connessione a stella | Connessione a stella
Classe di isolamento | - | F | F
Tipo di duty | - | S2 | S2
Metodo di feedback | - | Sensore Hall | Sensore Hall
Angolo di commutazione | - | 120° | 120°
Resistenza dielettrica (tensione di tenuta) | - | 500VAC/1mA/1s | 500VAC/1mA/1s
Resistenza di isolamento | - | 100MΩ/500VDC | 100MΩ/500VDC
Peso statore | g | 315 | 460
Peso rotore | g | 135 | 189
Velocità a vuoto | RPM | 3650 | 4700
Corrente a vuoto | A | 0.6 (REF) | 2.4 (REF)
Tensione nominale | VDC | 48 | 48
Potenza nominale | W | 422 | 827
Coppia nominale | N·m | 1.3 | 2
Velocità nominale | RPM | 3100 | 3950
Corrente nominale | A | 10.3 | 20.6
Costante di coppia | Nm/A | 0.16 | 0.117
Costante Back-EMF (valore efficace) | Vrms/Krpm | 9.7 | 8.66
Coppia di picco | N·m | 3.9 | 6
Corrente di picco | A | 27 | 62
Inerzia del rotore | g·cm² | 1086 | 1520

Dimensioni / Lead-out
Tipo lead-out: UL1332 AWG16
Colori e funzione dei conduttori: Giallo - Fase U; Rosso - Fase V; Nero - Fase W
Sono disponibili disegni dimensionali e immagini per 85ZWC25X-1 e 85ZWC35X-1 (viste esterne e dettagli di montaggio).

Prestazioni di coppia
Sono fornite curve di prestazione coppia/velocità per 85ZWC25X-1 e 85ZWC35X-1 per valutare le caratteristiche operative sotto carico.

Specifiche tecniche

• Diametro esterno statore: 85±0.043 mm
• Diametro interno rotore: 52+0.046 mm
• Lunghezza totale (L): 20.3 mm (85ZWC25X-1) / 30.1 mm (85ZWC35X-1)
• Lunghezza stack (L1): 13.8 mm / 23.6 mm
• Lunghezza rotore (L2): 25±0.2 mm / 35±0.2 mm
• Numero cave: 18
• Coppie di poli: 10
• Resistenza fase-fase: 0.14 Ω / 0.06 Ω
• Induttanza fase-fase: 0.34 mH / 0.12 mH
• Connessione avvolgimenti: stella
• Classe di isolamento: F
• Tipo di duty: S2
• Feedback: sensore Hall
• Angolo di commutazione: 120°
• Resistenza dielettrica: 500VAC/1mA/1s
• Resistenza di isolamento: 100MΩ/500VDC
• Peso statore: 315 g / 460 g
• Peso rotore: 135 g / 189 g
• Velocità a vuoto: 3650 RPM / 4700 RPM
• Corrente a vuoto: 0.6 A (REF) / 2.4 A (REF)
• Tensione nominale: 48 VDC
• Potenza nominale: 422 W / 827 W
• Coppia nominale: 1.3 N·m / 2 N·m
• Velocità nominale: 3100 RPM / 3950 RPM
• Corrente nominale: 10.3 A / 20.6 A
• Costante di coppia: 0.16 Nm/A / 0.117 Nm/A
• Costante Back-EMF: 9.7 Vrms/Krpm / 8.66 Vrms/Krpm
• Coppia di picco: 3.9 N·m / 6 N·m
• Corrente di picco: 27 A / 62 A
• Inerzia del rotore: 1086 g·cm² / 1520 g·cm²
