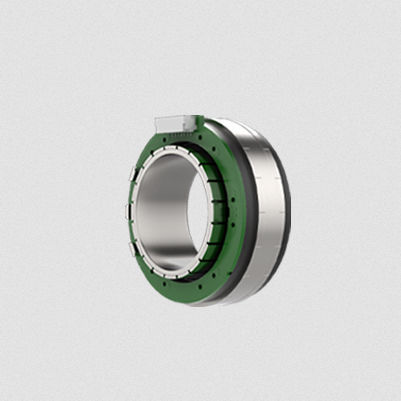

Motore brushless 25ZWC10X-1

24 Vmodularecompatto

Motore brushless senza telaio da 25 mm — Panoramica strutturale Il motore frameless brushless da 25 mm adotta un design modulare del rotore e dello statore, con rapporti di cave ottimizzati, migliorando notevolmente la densità di coppia. Il rotore dispone di un ampio foro interno, mentre lo statore è progettato per un’installazione incassata da parte del cliente, consentendo un’integrazione personalizzata di strutture di montaggio e sistemi di raffreddamento. Questo design offre maggiore flessibilità per diversi sistemi personalizzati. La combinazione ottimizzata cave-poli riduce efficacemente la coppia di dentellatura, garantendo un funzionamento fluido e stabile. La struttura è compatta, leggera e altamente integrata. - Numero di parte del motore: 25ZWC10X-1 - Diametro esterno dello statore: 25mm (±0.016) - Diametro interno del rotore: 11.6mm (+0.018) - Numero di slot: 12 - Coppie di poli: 7 - Resistenza fase-fase: 0.42Ω - Induttanza fase-fase: 0.123mH - Metodo di connessione degli avvolgimenti: Connessione a stella - Classe di isolamento: F - Tipo di servizio: S2 - Angolo di commutazione: 120° - Resistenza di isolamento (Tensione di tenuta): 600VAC/1s/3mA - Resistenza di isolamento: 50MΩ/500VDC - Peso dello statore: 20g - Peso del rotore: 3.2g - Velocità a vuoto: 26000 RPM - Corrente a vuoto: 0.65A (REF) - Tensione nominale: 24VDC - Potenza nominale: 70W - Coppia nominale: 0.032 N·m - Velocità nominale: 22650 RPM - Corrente nominale: 3.8A - Costante di coppia: 0.009 Nm/A - Costante di contro-EMF (valore effettivo): 0.65 Vrms/Krpm - Coppia di picco: 0.105 N·m - Corrente di picco: 13A - Momento di inerzia: 1.47 g·cm²
