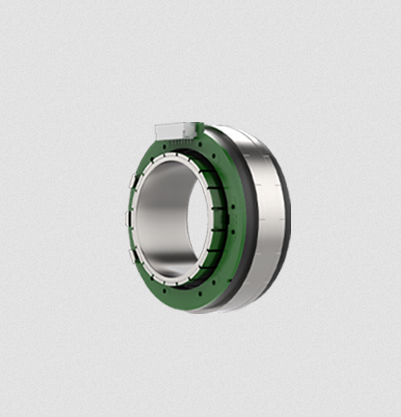

Motore brushless 115ZWC37X-1

48 Vmodularecompatto

Motore brushless senza telaio da 115 mm — Panoramica strutturale Il motore frameless brushless da 115 mm adotta un design modulare del rotore e dello statore, con rapporti di cave ottimizzati, migliorando notevolmente la densità di coppia. Il rotore dispone di un ampio foro interno, mentre lo statore è progettato per un’installazione incassata da parte del cliente, consentendo un’integrazione personalizzata di strutture di montaggio e sistemi di raffreddamento. Questo design offre maggiore flessibilità per diverse applicazioni personalizzate. La combinazione ottimizzata cave-poli riduce efficacemente la coppia di dentellatura, garantendo un funzionamento fluido e stabile. La struttura è compatta, leggera e altamente integrata. - Numero di parte del motore: 115ZWC37X-1 - Diametro esterno dello statore: 115±0.027 mm - Diametro interno del rotore: 74+0.03 mm - Numero di slot: 27 - Coppie di poli: 15 - Metodo di connessione degli avvolgimenti: Connessione a stella - Classe di isolamento: F - Tipo di servizio: S2 - Metodo di feedback: Sensore Hall - Angolo di commutazione: 120° - Resistenza di isolamento (tensione di tenuta): 1200VAC/3mA/1s - Resistenza di isolamento: 50MΩ/500VDC - Peso dello statore: 815 g - Peso del rotore: 245 g - Velocità a vuoto: 1750 RPM - Corrente a vuoto: 1.8 A (REF) - Tensione nominale: 48 VDC - Potenza nominale: 570 W - Coppia nominale: 3.9 N·m - Velocità nominale: 1400 RPM - Corrente nominale: 14.1 A - Costante di coppia: 0.281 Nm/A - Costante di contro-EMF (valore efficace): 20.8 Vrms/Krpm - Coppia di picco: 12.7 N·m - Corrente di picco: 47 A - Momento di inerzia: 3930 g·cm²
