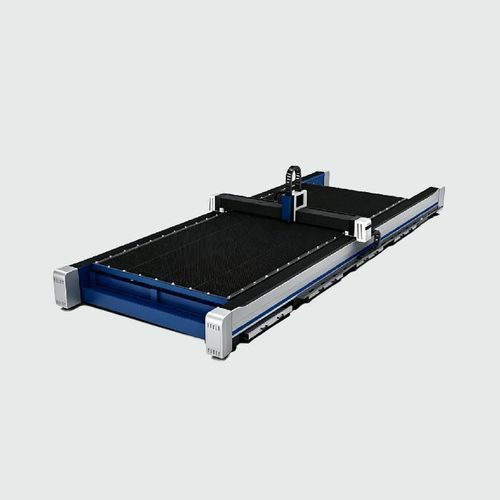

Macchina da taglio laser 2D KC series

per acciaio inossidabileper acciaio al carbonioper lastre metalliche spesse

Breve descrizione

• Piano segmentato modulare con lunghezza personalizzabile
• Architettura con pezzo fisso e portale mobile
• Lavorazione ad alta precisione per lastre sovradimensionate
• Estrattore intelligente a zone per polvere e scorie

Caratteristiche principali

• Progettazione del piano modulare scalabile: Architettura a piano segmentato modulare che consente di personalizzare la lunghezza e di estendere in sito con un approccio a blocchi senza sostituire l'intera macchina.
• Pezzo fisso e portale mobile per precisione: Configurazione con piano statico e portale mobile che mantiene le lastre pesanti ferme durante il taglio per eliminare gli errori dovuti all'inerzia e migliorare la coerenza dimensionale su grandi formati.
• Estrazione zonale sincronizzata e intelligente: Sistema di aspirazione multizona sincronizzato con la testa di taglio che concentra l'estrazione nell'area attiva per migliorare la rimozione di polvere e scorie riducendo il consumo energetico.
• Testa laser ad alta precisione dinamica: Testa laser avanzata con autofocus intelligente che fornisce un fascio concentrato per tagli rapidi e precisi con zona interessata dal calore minimizzata e bordi puliti.

PARAMETRI TECNICI
Modello macchina | KC6025 | KC8025 | KC12025 | KC13032 | KC16032
Area di lavoro | 6000mm*2500mm | 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm
Potenza laser | 3000W/6000W/120000W/20000W | 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W
Precisione pos. X/Y | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Precisione ripetibilità pos. X/Y | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Velocità max. pos. collegata | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Accelerazione max. | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Tensione e frequenza nominali | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Settori consigliati

• Costruzione navale
• Strutture in acciaio
• Macchine per costruzione
• Trasporto ferroviario
• Eolico
• Apparecchiature energetiche
• Ingegneria dei ponti
• Grandi centri di servizio per acciaio

Scenari di applicazione

• Taglio una tantum di lastre sovradimensionate
• Lavorazione di lastre spesse ad alta potenza
• Piano modulare estendibile per allungamento in sito
• Taglio smusso in singola passata
• Produzione pesante e stabile 24 ore su 24

Specifiche tecniche

• Modello macchina: KC6025; KC8025; KC12025; KC13032; KC16032
• Area di lavoro (per modello): 6000mm*2500mm; 8000mm*2500mm; 12000mm*2500mm; 13000mm*3200mm; 16000mm*3200mm
• Potenza laser (opzioni per modello): 3000W/6000W/120000W/20000W; 3000W/6000W/120000W/20000W; 6000W/120000W/20000W/30000W; 6000W/120000W/20000W/30000W; 120000W/20000W/30000W
• Precisione di posizionamento X/Y: ±0.03mm (tutti i modelli)
• Ripetibilità pos. X/Y: ±0.02mm (tutti i modelli)
• Velocità max. di posizionamento in collegamento: 110 m/min (tutti i modelli)
• Accelerazione max.: 1.5G (tutti i modelli)
• Tensione e frequenza nominali: 3PH 380V 50Hz (tutti i modelli)
