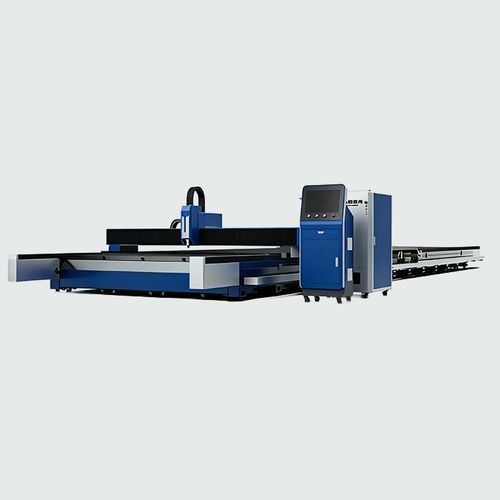

Macchina da taglio laser 3D KC series

per acciaioper metalloper lastre metalliche spesse

Descrizione breve

• Sistema su rotaia a pavimento, estendibile
• Portale ad alta dinamica
• Doppia trasmissione per alta stabilità
• Smerigliatura/bevel 3D opzionale ±45°
• Conforme agli standard di sicurezza UE

1 Area di lavoro ultra-lunga con scalabilità
Il sistema di rotaie a pavimento può essere esteso da configurazioni standard fino a 12–60 metri (e oltre) per ospitare pezzi sovradimensionati. Le sezioni di rotaia modulari consentono estensioni in loco con opere civili minime, permettendo di aumentare la capacità produttiva senza sostituire la macchina principale.

2 Portale ad alta dinamica per elevata produttività
Progettato per operazioni reciproche ad alta velocità, il portale scorre sulle rotaie con elevate velocità a vuoto per ridurre i tempi fuori taglio. Questa configurazione è ottimizzata per la lavorazione di componenti a grande volume e formato lungo in cui produttività e ripetibilità sono critiche.

3 Trave integrata leggera con doppia trasmissione sincronizzata
La trave integrata a bassa inerzia e alta resistenza riduce le vibrazioni durante i movimenti ad alta velocità. Il sistema di trasmissione sincronizzato a doppio motore fornisce una distribuzione della coppia bilanciata e un posizionamento preciso su tutta la corsa per mantenere una qualità di taglio costante su lastre e profili di grandi dimensioni.

4 Sistema di smusso 3D opzionale per preparazione alla saldatura
Aggiornabile con una testina di taglio 3D professionale che offre inclinazione multi-angolo ±45°. In grado di eseguire smussi a V, X, Y e K in una sola passata per ridurre le lavorazioni secondarie e migliorare l'efficienza di saldatura su lamiere spesse.

Parametri tecnici
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
Area di lavoro: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
Potenza laser: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
Precisione posizionamento X/Y: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Ripetibilità pos. X/Y: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Velocità massima collegamento pos.: 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Accelerazione massima: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Tensione e frequenza nominali: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Industrie idonee
Costruzione navale, energia eolica, strutture in acciaio, ferroviario, ingegneria dei ponti, grandi macchinari, recipienti a pressione

Scenari di applicazione
Taglio di lamiere extra-large; lavorazione di lastre lunghe e pesanti; letto estendibile; sistemi ad alta potenza 20kW–40kW; lunghezza personalizzata in loco.

Specifiche / Dati tecnici

• Serie: serie KC
• Opzioni area di lavoro: da 8000mm*2500mm fino a 34000mm*3200mm a seconda del modello
• Opzioni potenza laser variabili per modello (esempi: 3kW, 6kW, 20kW, 30kW, 40kW e valori maggiori come elencato)
• Precisione di posizionamento X/Y: ±0.03mm
• Ripetibilità X/Y: ±0.02mm
• Velocità massima di collegamento (posizionale): 110 m/min
• Accelerazione massima: 1.5G
• Tensione e frequenza nominali: 3 fasi 380V, 50Hz
• Testina di smusso 3D opzionale con capacità multi-angolo ±45°
• Guide a terra estendibili in loco (progetto modulare) per lunghezze da ~12 m fino a 60 m e oltre
