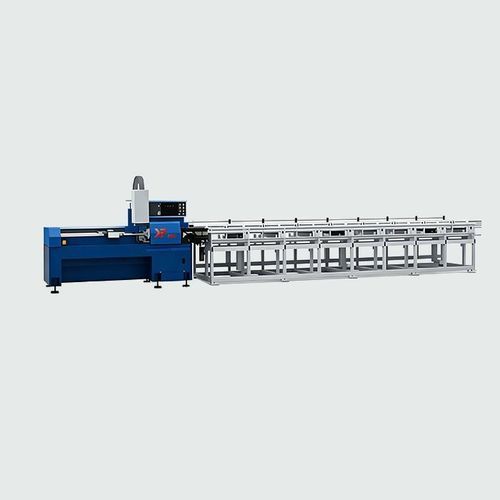

Macchina da taglio laser KCT series

per metalloper tubiservocomandata

Descrizione breve

• Morse speciali ad alta precisione per tubi di piccolo diametro
• Banco ad alta rigidità per lavorazioni stabili
• Componenti a tenuta contro la polvere
• Sistema di carico semi‑automatico opzionale

Caratteristiche principali
Morse specializzate ad alta precisione
Progettate per diametri ridotti, le morse chiuse garantiscono serraggio costante con precisione entro ±0,1 mm. La struttura limita la contaminazione e assicura un posizionamento ripetibile per pezzi sensibili.

Banco pesante ad alta rigidità
Il basamento macchina è lavorato mediante fresatura a portale e finitura di precisione per massimizzare la resistenza a vibrazioni, torsioni e deformazioni. Questa rigidità supporta operazioni continue e stabilità di processo.

Sistema di carico ausiliario semi‑automatico (opzionale)
Il caricatore opzionale si adatta a varie specifiche e lunghezze di tubo, consentendo di stazionare fino a 6 tubi per ridurre le operazioni manuali e aumentare l'efficienza di carico in linea.

Mandrino anteriore mobile comandato da servomotore avanzato
Il mandrino anteriore mobile azionato da servo consente alla testa laser di tagliare tra i mandrini anteriore e posteriore, assicurando precisione su pezzi lunghi e mantenimento della concentricità ad alta velocità.

Parametri tecnici
Modello macchina: KCT3 / KCT6
Campo di serraggio (KCT3): Tubo tondo Φ3–25 mm; Tubo quadro □3–23 mm
Campo di serraggio (KCT6): Tubo tondo Φ3–80 mm; Tubo quadro □3–80 mm
Potenza laser: 1500 W (KCT3); 1500 W / 3000 W (KCT6)
Velocità rotazionale max.: 300 r/min (KCT3); 200 r/min (KCT6)
Lunghezza di taglio efficace: 3000 mm (KCT3); 6500 mm (KCT6)
Struttura mandrino: 30 mandrini pneumatici (KCT3); 80 mandrini pneumatici (KCT6)
Tensione e frequenza nominali: 3PH 380 V 50 Hz

Settori idonei

• Dispositivi medici
• Ferramenta per mobili
• Illuminazione
• Elettronica
• Assemblaggi di tubi piccoli

Scenari di applicazione
Taglio di microtubi di precisione; tubi sottili a piccolo diametro; lavorazioni industriali ad alta velocità e stabilità.

Specifiche / Dati tecnici

• Modello: KCT3 / KCT6 (serie KCT)
• Campo di serraggio KCT3: Tondo Φ3–25 mm; Quadro □3–23 mm
• Campo di serraggio KCT6: Tondo Φ3–80 mm; Quadro □3–80 mm
• Opzioni potenza laser: 1500 W; 3000 W (opzionale per KCT6)
• Velocità rotazionale max.: 300 r/min (KCT3), 200 r/min (KCT6)
• Lunghezza di taglio efficace: 3000 mm (KCT3), 6500 mm (KCT6)
• Mandrini: 30 mandrini pneumatici (KCT3), 80 mandrini pneumatici (KCT6)
• Tensione/frequenza nominale: Trifase 380 V 50 Hz
