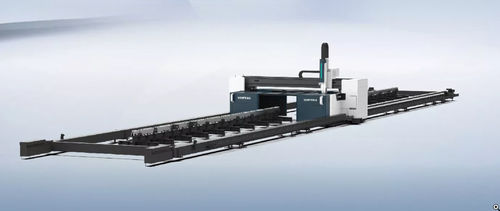

Macchina da taglio laser SF1500CH

per acciaioper profilatiCNC

Panoramica
La macchina di taglio laser per profili a H SF1500CH è un sistema portale a trave aperta progettato per il taglio diritto e la smussatura di profili a H. Il portale a doppia trazione garantisce una forza equilibrata sulla trave per ridurre le deformazioni e assicurare un processo stabile su lunghezze elevate.

Caratteristiche principali

• Portale a doppia trazione per forza sulla trave bilanciata e deformazione ridotta
• Supporta taglio diritto e smussatura della flangia (flange slab) per profili a H
• Layout aperto e doppi postazioni di lavoro per facilitare carico/scarico
• Assi rotanti A e B ±180° con protezione anti-collisione e risposta rapida
• Passeggiata/piattaforma operatore per accesso sicuro durante la movimentazione
• Testa di taglio laser autofocus con protezione IP65 e raffreddamento integrato per taglio stabile continuo
• Sistema CNC configurato per profili a H: nesting automatico, esportazione report di lavoro e compensazione delle deformazioni

Parametri tecnici
Modello: SF1500CH
Potenza laser (kW): 12–30
Area di lavoro (L×W, mm): 28000×3000
Larghezza max anima (mm): 1200
Altezza max ala (mm): 500
Velocità massima a vuoto (m/min): 50
Spessore max: ≤50 mm (taglio diritto), ≤35 mm (smussatura flangia)
Dimensioni complessive (L×W×H, mm): 35670×5900×3030
Precisione di posizionamento X/Y (mm): ±0,1
Precisione di riposizionamento X/Y (mm): ±0,05

Applicazioni

• Componenti in acciaio per strade e ponti
• Fabbricazione di strutture in acciaio e stoccaggio
• Componenti per macchine edili e d'ingegneria
• Parti strutturali per l'industria elettrica
• Sezioni strutturali per cantieristica navale

Specifiche

• Modello: SF1500CH
• Intervallo di potenza laser: 12–30 kW (20–30 kW tipico per sezioni pesanti)
• Area di lavoro: 28000 × 3000 mm
• Larghezza max anima: 1200 mm
• Altezza max ala: 500 mm
• Spessore massimo di taglio: fino a 50 mm (dritto), fino a 35 mm (smusso)
• Velocità massima a vuoto: 50 m/min
• Dimensioni complessive: 35670 × 5900 × 3030 mm
• Precisione di posizionamento (X/Y): ±0,1 mm
• Precisione di riposizionamento (X/Y): ±0,05 mm
• Testa autofocus con protezione IP65 e raffreddamento integrato
• CNC con nesting automatico, esportazione report e abbinamento dei pezzi deformati
