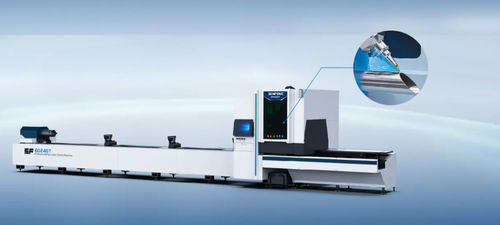

Macchina da taglio laser GT series

per acciaioper profilatiper tubi

Panoramica del prodotto
Tagliatrice laser per tubi con smusso firmata SENFENG. Sistema avanzato per il taglio a smusso di alta precisione su tubi e profilati (tondi, quadri, ellittici e forme irregolari). Supporta lo smusso automatico fino a ±45° con alimentazione stabile e alta velocità di lavorazione, riducendo le operazioni di preparazione successive.

Caratteristiche principali

• Taglio a smusso regolabile da 0° a ±45° per diverse preparazioni di giunto.
• Smussi ±45° di qualità che riducono la necessità di processi di sbavo separati.
• Mandrini pneumatici per serraggio automatico, garantendo rotazione stabile e posizionamento preciso in base alla forma del tubo.
• Ruote di supporto flottanti con centraggio automatico per adattarsi a diametri diversi e assicurare un movimento assiale costante.
• Elevata velocità di taglio e flussi di lavoro automatizzati per aumentare la produttività.
• Supporto che segue il movimento del tubo e funzioni di evitamento della testa per ridurre gli scarti.
• Supporta tubi in acciaio rotondi, quadri, ellittici e irregolari.

Parametri tecnici

• Serie: GT Series
• Modelli: SF6024GT, SF6035GT
• Potenza laser: 3 kW – 6 kW
• Intervallo tubi tondi: SF6024GT φ50–φ230 mm; SF6035GT φ50–φ360 mm
• Intervallo tubi quadri: SF6024GT 50×50–230×230 mm; SF6035GT 50×50–360×360 mm
• Precisione di posizionamento: ±0.05 mm
• Precisione di riposizionamento: ±0.03 mm
• Velocità massima assi: fino a 75 m/min (dipende dal modello)
• Velocità massima di taglio: fino a 75 m/min (dipende dal modello)
• Velocità di rotazione mandrini: fino a 100 r/min (dipende dal modello)
• Carico massimo tavolo: 260 KG (SF6024GT), 700 KG (SF6035GT)
• Lunghezza massima lavorabile: fino a 6 m
• Capacità diametro esterno massimo: fino a Ø360 mm (dipende dal modello)

Applicazioni
Progettata per lo smusso in settori come petrolifero, chimico, cantieristica navale e costruzioni. Fornisce profili di smusso precisi per la preparazione alla saldatura, il miglioramento della tenuta delle giunzioni e la resistenza strutturale.

Specifiche tecniche

• Serie: GT Series
• Modelli disponibili: SF6024GT, SF6035GT
• Intervallo potenza laser: 3 kW – 6 kW
• Intervallo tubi tondi: φ50–φ230 mm (SF6024GT); φ50–φ360 mm (SF6035GT)
• Intervallo tubi quadri: 50×50–230×230 mm (SF6024GT); 50×50–360×360 mm (SF6035GT)
• Precisione di posizionamento: ±0.05 mm; ripetuta: ±0.03 mm
• Velocità massima assi: fino a 75 m/min
• Rotazione mandrini: fino a 100 r/min
• Capacità carico tavolo: 260 KG / 700 KG a seconda del modello
• Lunghezza massima lavorabile: fino a 6 m
• Capacità Ø max: fino a 360 mm
