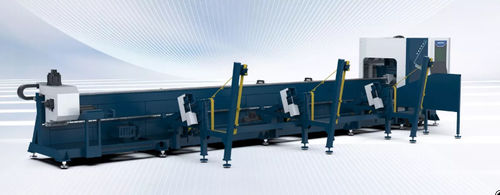

Macchina da taglio laser SFPLUS series

per alluminioper acciaio inossidabileper metallo

Panoramica
La serie PLUS è progettata per la produzione industriale di tubi tondi, quadrati e rettangolari, offrendo elevata produttività e ripetibilità. La macchina integra mandrini pneumatici doppi per taglio e carico simultanei, assi servo e guide di precisione per garantire movimento stabile e posizionamento accurato su una vasta gamma di materiali e diametri di tubo.

Punti chiave

• Mandrini pneumatici doppi che permettono taglio e carico contemporanei per ridurre i tempi morti e supportare operazioni continue.
• Motori servo e guide lineari di precisione per movimento stabile con ripetibilità di ±0,03 mm e precisione di posizionamento di ±0,05 mm (dipende dal modello).
• Elevate prestazioni dinamiche che forniscono una velocità di taglio notevolmente maggiore (obiettivo di progetto circa 50% più veloce rispetto a modelli comparabili).
• Mandrino posteriore con soffiaggio per rimuovere i residui di taglio e ridurre inceppamenti e guasti a valle.
• Compatibile con acciaio inossidabile, leghe di alluminio e tubi ad alta riflettività; supporta profili tondi, quadrati e rettangolari.

Specifico per tubi piccoli
Controllo avanzato dell'energia laser e gestione del fascio per ridurre bruciature, bave e deformazioni termiche su diametri ridotti. Diametro minimo supportato: 15 mm (dipende dalla variante).

Taglio smusso (±45°)
Testa di taglio con autofocus combinata a mandrini pneumatici specializzati consente tagli smussati ±45° su tubi tondi, quadrati e rettangolari, nonché su angolari e canali. Lo smusso ±45° è standard su alcune varianti e opzionale su altre.

Carico e scarico
Supporta sistemi intelligenti di carico/scarico semiautomatici e completamente automatici che consentono di gestire più tubi contemporaneamente. I pezzi tagliati vengono scaricati automaticamente per ridurre i tempi di ciclo. La movimentazione controllata da servo garantisce flusso materiale stabile e posizionamento ripetibile.

Funzioni opzionali / avanzate

• Taglio a coda zero: taglio sopra il mandrino per lunghezze di coda ultra-corte o nulle.
• Scanner profilo BCW: misurazione e compensazione in tempo reale delle deviazioni tra il profilo reale del tubo e il disegno.
• Pulitore automatico delle scorie: rimuove i residui all'interno del tubo durante il taglio per mantenere la pulizia interna.

Parametri tecnici
Model | Laser Power (kW) | Max Length of Tube (mm) | Scope of Tube Size (mm) | Max Weight of Tube (kg) | X/Y-axis Positioning Accuracy (mm) | X/Y-axis Repositioning Accuracy (mm) | ±45° Bevel Cutting | Max No-load Speed (m/min) | Max Rotating Speed of Chucks (r/min) | Max Acceleration (G) | Overall Dimensions (L*W*H, mm) | Power Supply
SF3008PLUS | 1.5-3 | 3000 | Φ16-80 ; □16*16-80*80 | 60 | ±0.05 | ±0.03 | No | 100 | 240 | 1.5 | 3700*1780*2410 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | No | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS (variant) | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | Yes | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6016PLUS | 1.5-3 | 6500 | Φ15-170 ; □15*15-170*170 | 160 | ±0.05 | ±0.02 | No | 150 | 200 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6024PLUS | 3-6 | 6500 | Φ20-230 ; □20*20-230*230 | 260 | ±0.05 | ±0.02 | No | 100 | 100 | 1.0 | 9320*3100*2500 | Three-phase 380V, 50Hz/60Hz (custom-made)

Specifiche tecniche

• Nome della serie: PLUS Series
• Ripetibilità: ±0,03 mm
• Precisione di posizionamento (X/Y): ±0,05 mm
• Velocità a vuoto max: fino a 150 m/min (dipende dal modello)
• Velocità di rotazione max dei mandrini: fino a 240 giri/min (dipende dal modello)
• Accelerazione max: fino a 1,5 G (dipende dal modello)
• Materiali supportati: acciaio inossidabile, leghe di alluminio, tubi ad alta riflettività, ecc.
• Diametro minimo supportato: 15 mm (varianti per tubi piccoli)
• Taglio smusso: ±45° disponibile (dipende dal modello / opzionale)
• Carico/scarico automatico/semi-automatico: controllo servo e azionamento con motore di precisione
