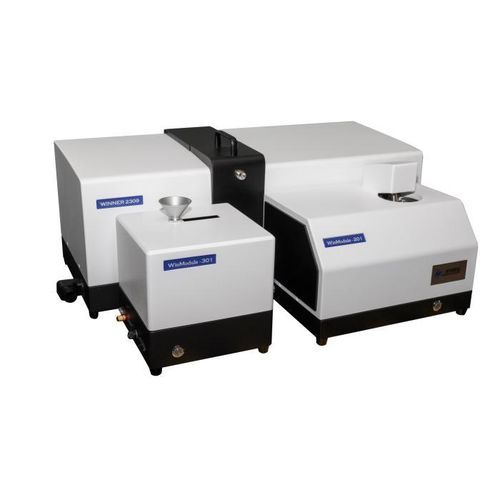

Granulometro per diffrazione laser Winner2309A

laserotticoda laboratorio

Descrizione del prodotto
Winner2309A è un analizzatore laser per la distribuzione delle dimensioni delle particelle, completamente automatico e intelligente. Adotta i principi avanzati di diffusione Mie e diffrazione di Fraunhofer e integra sistemi modulari di dispersione bagnata e secca. Un sistema di rilevamento fotoelettrico ad alta sensibilità e risoluzione e un percorso ottico con lenti Canon importate assicurano accuratezza e ripetibilità nella distribuzione delle dimensioni delle particelle. È ampiamente impiegato nei controlli qualità di produzione industriale e negli istituti di ricerca.

Intervallo di misura
Bagnato: 0,01–3500 μm; Secco: 0,1–3000 μm

Applicazioni
Adatto per polveri, sospensioni ed emulsioni. Settori e materiali tipici: chimica, materiali magnetici, farmaceutico, cemento, rivestimenti, alimentare, pesticidi, industria nucleare, elettronica, materiali per batterie, carta, metallurgia, ceramica, materiali da costruzione, cosmetici, abrasivi, polveri metalliche e non metalliche, carbonato di calcio, talco, caolino, ossido di alluminio, terre rare, carburo sinterizzato, catalizzatori, agenti schiumogeni, refrattari, cariche, grafite, pigmenti, ecc.

Vantaggi

• Sistema di allineamento ottico automatico con motore stepper ibrido a quattro fasi per un posizionamento a livello di micron e un allineamento stabile e ottimale.
• Unità di dispersione separate per bagnato e secco: design modulare che consente assemblaggi flessibili in base alle caratteristiche del campione per un funzionamento semplice e rapido.
• Sistema di dispersione campione automatico: progettazione modulare che accorcia i circuiti, previene la sedimentazione delle particelle grandi, facilità una dispersione uniforme, riduce la manutenzione e semplifica la pulizia.
• Software dello strumento: tecnologia di fitting libero che raccoglie i dati di scattering durante la misura e analizza automaticamente popolazioni multimodali; eccellente risoluzione per particelle inferiori a 2 μm (convalidata su 12 classi dimensionali).
• Percorso ottico: tecnologia brevettata inverse Fourier (percorso ottico ripiegato) con angoli di misura da 0,015° a 145° per migliorare intervallo e risoluzione; percorso ottico sigillato con buona protezione dalla polvere.

Metodi di dispersione
Bagnato: ultrasuoni (40 kHz, 60 W, tempo regolabile), agitazione meccanica (0–3000 rpm regolabile), dispersione a circolazione integrata (portata 1–8 L/min, potenza nominale 120 W). Secco: dispersione turbolenta, alimentazione automatica del campione, test con un clic.

Software e output

• Modelli di analisi: distribuzione libera, distribuzione R-R, distribuzione log-normale e modelli statistici per categoria.
• Confronto statistico: confrontare molteplici risultati di prova tra lotti o condizioni di processo per guidare controllo qualità e costi.
• Elaborazione dati: analisi statistica intelligente per fornire risultati rappresentativi.
• Analisi personalizzata: output configurabili per qualsiasi diametro caratteristico tra D1 e D100, percentuali cumulative sopra/sotto determinate dimensioni e intervalli.
• Formati di output: valori caratteristici delle dimensioni, distribuzioni differenziali (intervalli) e grafici, distribuzioni cumulative e curve.
• Esportazione report: Word, Excel, immagine (BMP), testo (TXT) e PDF.
• Operazione one-click: sequenze completamente automatiche per metodi bagnati o secchi che coprono prelievo, rimozione delle bolle, dispersione, misura, pulizia ed elaborazione dati.
• Lingue interfaccia: cinese e inglese; altre lingue disponibili su richiesta.
• GMP: opzionale.

Specifiche / Dati tecnici

• Nome modello: Winner2309A
• Principio: diffusione Mie e Fraunhofer
• Intervallo di misura: Bagnato 0,01–3500 μm; Secco 0,1–3000 μm
• Velocità di test: fino a 10 secondi
• Indice di rifrazione: configurabile per un ampio range di materiali
• Frequenza di campionamento: fino a 10 kHz
• Numero di canali: 116
• Errore di accuratezza: Bagnato ≤ 0,5%; Secco ≤ 1,0% (CRM D50)
• Errore di ripetibilità: Bagnato ≤ 0,5%; Secco ≤ 1,0% (CRM D50)
• Dispersione: Ultrasuoni 40 kHz, 60 W (tempo regolabile); Agitatore 0–3000 rpm; Circolazione portata 1–8 L/min, potenza 120 W; Secco: dispersione turbolenta con alimentazione automatica e test con un clic
• Iniettore campione: Bagnato: WinModule-201; Secco: WinModule-301
• Volume vasca campione: 600 ml
• Sorgente luminosa: Laser principale λ = 639 nm, P > 2 mW; Laser ausiliario λ = 405 nm, P > 2 mW
• Allineamento bancata ottica: Automatico
• Percorso ottico: Inverse Fourier (ripiegato)
• Sicurezza laser: Classe 1
• Dimensioni: Unità principale 870 × 340 × 380 mm; Modulo bagnato 415 × 280 × 335 mm; Modulo secco 260 × 245 × 295 mm
• Peso netto: Unità principale 32 kg; Modulo bagnato 15 kg; Modulo secco 7 kg
• Modalità operativa: SOP completamente automatizzato
• Output e report: distribuzioni differenziali e cumulative, istogrammi/curve, report esportabili (Word, Excel, BMP, TXT, PDF)
