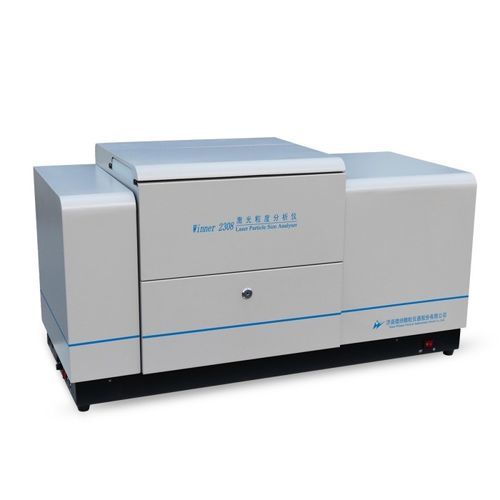

Granulometro per diffrazione laser Winner2308A

per diffusione statica della luceper l'industria cosmeticaper l'industria agroalimentare

Panoramica del prodotto
Il Winner2308A è un analizzatore laser per la granulometria intelligente e completamente automatico, integrato per misurazioni in umido e in secco secondo la teoria di diffrazione laser (Mie e Fraunhofer). Intervallo di misura umido: 0,01–2000 μm; secco: 0,1–2000 μm. Utilizza rilevamento a doppio fascio e doppio spettro e tecnica di scattering laterale per fornire distribuzioni dimensionale affidabili e ripetibili, indicato per controllo qualità industriale, istituti di ricerca, laboratori universitari e centri R&D.

Intervallo di misura
Umido: 0,01–2000 μm; Secco: 0,1–2000 μm.

Specifiche principali
Modello: Winner2308A
Principio: Diffusione Mie e Fraunhofer
Rivelatore: Matrice a spaziatura logaritmica, angoli 0,015°–145°
Modalità operative: Completamente automatico e manuale selezionabili
Velocità di prova: Umido < 2 min; Secco < 1 min; intervallo dati 500 ms
Dimensioni: 1040 × 440 × 540 mm
Peso netto: 58 kg
Canali: 106
Accuratezza (CRM D50): Umido ≤ 0,5%; Secco ≤ 1,0%
Ripetibilità (CRM D50): Umido ≤ 0,5%; Secco ≤ 1,0%

Dispersione in umido
Ultrasuoni: 40 kHz, 60 W (tempo regolabile)
Agitazione: 0–3000 rpm (regolabile)
Circolazione: Portata 30 L/min; Potenza 70 W
Sensore livello acqua: Previene traboccamenti e protegge lo strumento
Volume vasca campione: 10 mL

Dispersione a secco
Tecnologia brevettata di dispersione turbolenta con tecnica di taglio ad onda d'urto
Velocità di alimentazione: Regolabile (controllo velocità variabile)
Mezzo di dispersione: Aria compressa, 0–6 bar

Ottica
Sorgente: Laser a semiconduttore rosso λ = 639 nm, P > 3,0 mW; laser verde opzionale λ = 405 nm, P > 2,0 mW
Allineamento banco ottico: Completamente automatico, precisione fino a 0,2 μm
Percorso ottico: Percorso di trasformata di Fourier con luce convergente
Lunghezza focale efficace: 500 mm
Sicurezza laser: Classe 1

Software e report
Modelli di analisi: Distribuzione libera, distribuzione R-R, log-normale e modelli statistici per categorie
Confronto statistico: Confronti tra lotti e condizioni di processo per controllo qualità
Elaborazione dati: Selezione intelligente dei risultati rappresentativi e analisi statistiche
Output personalizzabili: D1–D100, percentuali cumulative, percentuali per intervallo
Formati di esportazione: Word, Excel, BMP, TXT, PDF
Operazione con un clic: Umido — sequenza automatica di immissione acqua, sfiato, dispersione, prova, pulizia ed elaborazione dati; Secco — sequenza automatica di raccolta polvere, fornitura aria, alimentazione, prova ed elaborazione
Lingue interfaccia: Cinese e inglese; altre su richiesta
Supporto GMP: Opzionale

Applicazioni

• Polveri solide, sospensioni ed emulsioni
• Prodotti chimici
• Materiali magnetici
• Farmaceutica
• Cemento e materiali da costruzione
• Rivestimenti e pigmenti
• Alimentare
• Pesticidi
• Industria nucleare
• Elettronica e materiali per batterie
• Carta
• Metallurgia e ceramica
• Cosmetici
• Abrasivi
• Polveri metalliche e non metalliche (es. carbonato di calcio, talco, caolino, alluminio, terre rare)
• Catalizzatori, agenti schiumogeni, refrattari, cariche, grafite

Vantaggi

• Commutazione con un clic tra modalità umida e secca — dispersione integrata
• Sistema di dispersione umido e secco integrato (agitazione meccanica, ultrasuoni, circolazione; dispersione secca turbolenta brevettata)
• Workflow automatici intelligenti per test con un solo tasto
• Design ottico a trasformata di Fourier concentrata e doppio spettro
• Doppio percorso ottico e doppio laser ortogonale per estendere l'intervallo e migliorare l'accuratezza
• Tecnica di fitting libera per riflettere la reale distribuzione particellare

Tecnologie brevettate

• Brevetto design banco ottico No. ZL 2014 2 0378380.8
• Brevetto sistema di allineamento ottico 3D No. ZL 2013 2 0835882.4
• Brevetto applicazione principio Mie No. ZL 2013 2 0812021.4
• Brevetto cuvetta campione sigillata No. ZL.2011 2 0267646.8
• Brevetto applicazione doppio fascio laser ortogonale No. ZL 2007 2 0025702.0
• Brevetto pompa di dispersione polvere No. ZL 2007 2 0018648.7
• Brevetto installazione di circolazione umida No. ZL2010 2 0593526.2

Specifiche tecniche

• Modello: Winner2308A
• Intervallo di misura (umido): 0,01–2000 μm
• Intervallo di misura (secco): 0,1–2000 μm
• Numero canali: 106
• Accuratezza (CRM D50): Umido ≤ 0,5%; Secco ≤ 1,0%
• Ripetibilità (CRM D50): Umido ≤ 0,5%; Secco ≤ 1,0%
• Dispersione umida: Ultrasuoni 40 kHz/60 W (regolabile); Agitazione 0–3000 rpm; Circolazione 30 L/min, 70 W; vasca 10 mL; sensore livello
• Dispersione secca: Tecnologia brevettata; aria compressa 0–6 bar; velocità di alimentazione regolabile
• Ottica: Laser rosso λ=639 nm P>3.0 mW; laser verde opzionale λ=405 nm P>2.0 mW; lunghezza focale efficace 500 mm; Classe 1
• Rivelatore: Matrice a spaziatura logaritmica, angolo 0,015°–145°
• Modalità d'uso: Automatica completa e manuale
• Velocità di prova: Umido < 2 min; Secco < 1 min; intervallo dati 500 ms
• Dimensioni: 1040 × 440 × 540 mm
• Peso netto: 58 kg
• Output software: D1–D100, distribuzioni per intervallo e cumulative, istogrammi/curve, report esportabili (Word, Excel, BMP, TXT, PDF)
• Lingue interfaccia: Cinese e inglese (altre su richiesta)
• GMP: Opzionale
