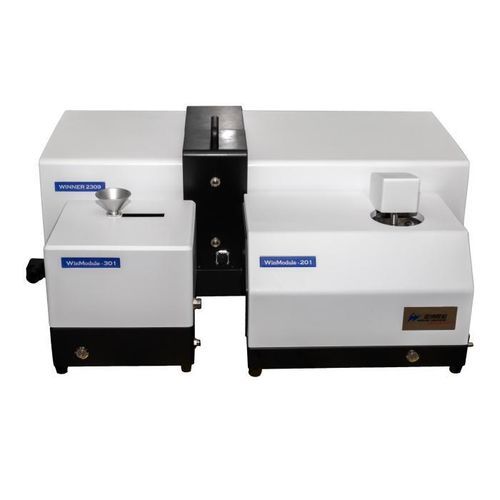

Granulometro ottico Winner2309B

per diffrazione laserlaserper diffrazione laser

Panoramica del prodotto
Winner2309B è un analizzatore della dimensione delle particelle laser intelligente e completamente automatico che integra sistemi modulari di dispersione umida e secca. Applica i principi di scattering di Mie e Fraunhofer con una sonda fotoelettrica ad alta sensibilità e ottiche con lente Canon importata per fornire distribuzioni granulometriche accurate e ripetibili. Adatto a istituti di ricerca, laboratori universitari, centri R&S e controlli qualità industriali.

Capacità di misura chiave
Campo di misura: Umido 0,01–2800 μm; Secco 0,1–2800 μm

Descrizione generale
Principali funzioni e caratteristiche:

• Progetto modulare integrato umido e secco per configurazioni flessibili in base al campione.
• Sistema di allineamento automatico del piano ottico con posizionamento a livello di micron.
• Test ad alta velocità: tempo di prova minimo 10 secondi; frequenza di campionamento fino a 10 kHz.
• Molteplici metodi di dispersione: ultrasonico, agitazione meccanica e circolazione (umido); dispersione turbolenta e introduzione automatica del campione (secco).

Specifiche principali
Nome modello: Winner2309B
Principio: Scattering di Mie e Fraunhofer
Velocità di prova: Minimo 10 secondi
Indice di rifrazione: Inserimento utente (ampia gamma supportata)
Frequenza di campionamento: Fino a 10 kHz
Dimensioni esterne: Unità principale: 870 mm × 340 mm × 380 mm
Modulo umido: 415 mm × 280 mm × 335 mm
Modulo secco: 260 mm × 245 mm × 295 mm
Peso netto: Unità principale: 32 kg; Modulo umido: 15 kg; Modulo secco: 7 kg
Modalità operativa: Funzionamento SOP completamente automatico

Dettagli di misura e dispersione
Campo di misura: Umido: 0,01–2800 μm; Secco: 0,1–2800 μm
Iniettore campione: Umido: WinModule-201; Secco: WinModule-301
Numero di canali: 108
Errore di accuratezza: Umido ≤0,5 %; Secco ≤1,0 % (CRM D50)
Errore di ripetibilità: Umido ≤0,5 %; Secco ≤1,0 % (CRM D50)
Dispersione:

• Ultrasonico — Frequenza: 40 kHz; Potenza: 60 W (tempo regolabile)
• Agitazione — Velocità: 0–3000 rpm (regolabile)
• Circolazione — Portata: 1–8 L/min; Potenza: 120 W

Metodi umidi: Ultrasonico, agitazione meccanica e dispersione per circolazione integrata
Metodi secchi: Dispersione turbolenta, introduzione automatica del campione, test con un clic
Volume vasca campione: 600 ml

Ottica
Sorgente luminosa: Laser principale λ = 639 nm, P > 2 mW; Laser ausiliario λ = 405 nm, P > 2 mW
Sistema di allineamento del banco ottico: Allineamento automatico
Percorso ottico: Fourier inverso (percorso ottico ripiegato)
Sicurezza laser: Classe 1

Funzioni software e output
Modalità di analisi: Distribuzione libera, distribuzione R‑R, log‑normale e modelli statistici per categorie
Confronto statistico: Confronto tra lotti e fasi di processo per controllo qualità e costi
Elaborazione dati: Analisi statistica intelligente per produrre risultati rappresentativi
Analisi personalizzata: Qualsiasi dimensione caratteristica tra D1 e D100; percentuali cumulative maggiori/minori di dimensioni specificate; percentuali cumulative per intervalli
Output: Valori tipici di dimensione delle particelle; dati e curve di distribuzione differenziale e cumulativa
Report: Esportabile in Word, Excel, immagine (.bmp), testo (.txt) e PDF
Operazione con un clic: Umido — aspirazione acqua automatica, rimozione bolle, dispersione, test, pulizia ed elaborazione dati; Secco — raccolta polvere automatica, fornitura aria, alimentazione, test ed elaborazione dati
Lingua interfaccia: Cinese e inglese (altre lingue su richiesta)
GMP: Opzionale

Vantaggi

• Sistema di allineamento automatico del percorso ottico con motore passo-passo ibrido a quattro fasi per posizionamento micrometrico e stabilità nei test.
• Moduli di dispersione separati per umido e secco per configurazione e manutenzione rapide e semplici.
• Dispersione automatica del campione con percorso di circolazione ridotto per ridurre la sedimentazione delle particelle grandi e i costi di manutenzione.
• Software avanzato con fitting libero per analizzare distribuzioni multimodali e alta risoluzione sotto 2 μm (verificato su 12 classi).
• Progettazione brevettata Fourier inverso (percorso ottico ripiegato) che copre angoli di prova da 0,015 a 145°, migliorando campo e risoluzione; percorso ottico sigillato per protezione dalla polvere.

Applicazioni

• Caratterizzazione di polveri solide, sospensioni ed emulsioni in settori quali chimica, materiali magnetici, farmaceutica, cemento, rivestimenti, alimentare, pesticidi, nucleare, elettronica, materiali per batterie, carta, metallurgia, ceramica, materiali da costruzione, cosmetici, abrasivi, polveri metalliche e non metalliche.
• Esempi tipici: carbonato di calcio, talco, caolino, ossidi, alluminio, terre rare, carburo cementato, catalizzatori, agenti schiumogeni, refrattari, cariche, grafite, pigmenti, ecc.

Brevetti e note tecnologiche
Comprende diverse tecnologie brevettate: progettazione del banco ottico, allineamento ottico 3D, applicazione del principio di Mie, cuvetta del campione sigillata per analizzatore secco, configurazione a doppio fascio laser ortogonale, pompa di dispersione per polveri e progettazione della circolazione umida.

Specifiche tecniche

• Nome modello: Winner2309B
• Campo di misura: Umido 0,01–2800 μm; Secco 0,1–2800 μm
• Principi: Scattering di Mie e Fraunhofer
• Sorgenti luminose: Laser principale 639 nm (>2 mW) e laser ausiliario 405 nm (>2 mW)
• Numero di canali: 108
• Velocità di prova: Minimo 10 secondi
• Frequenza di campionamento: Fino a 10 kHz
• Precisione / Ripetibilità (CRM D50): Umido ≤0,5 %; Secco ≤1,0 %
• Dispersione: Ultrasonico (40 kHz, 60 W), Agitazione (0–3000 rpm), Circolazione (1–8 L/min, 120 W)
• Volume vasca campione: 600 ml
• Dimensioni esterne: Unità principale 870×340×380 mm; Modulo umido 415×280×335 mm; Modulo secco 260×245×295 mm
• Peso netto: Unità principale 32 kg; Modulo umido 15 kg; Modulo secco 7 kg
• Percorso ottico: Fourier inverso (percorso ripiegato); allineamento automatico del banco ottico
• Modalità operativa: SOP completamente automatizzato; operazione umida e secca con un clic
• Output software: Distribuzioni differenziali e cumulative, metriche personalizzabili D1–D100, formati di esportazione multipli
