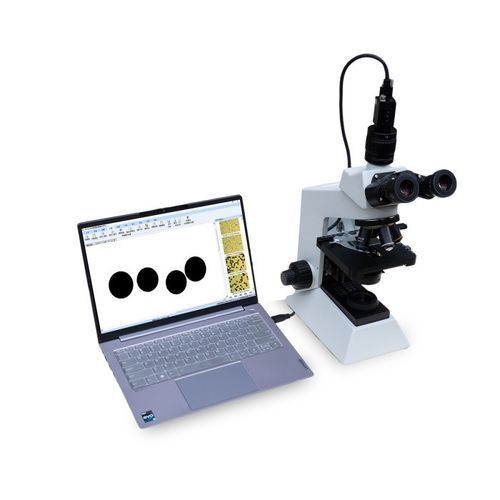

Granulometro per analisi di immagini statica Winner99E

tramite analisi d'immagine dinamicaotticoper l'industria agroalimentare

Panoramica del prodotto
Winner99E è uno strumento di analisi delle particelle tramite immagini statiche che combina un avanzato sistema di acquisizione immagini e software di analisi per caratterizzare dimensione e forma delle particelle. Cattura immagini nitide e fornisce parametri e distribuzioni (dimensione, sfericità, rapporto d'aspetto, voluminosità, rapporto superficiale, ecc.), permettendo un'analisi dettagliata della morfologia. Progettato per funzionamento automatizzato e intelligente, è adatto a istituti di ricerca, laboratori universitari, centri R&D e laboratori di controllo qualità.

Intervallo di misura
1-6000μm

Applicazioni

• Cemento, ceramica
• Prodotti farmaceutici
• Vernici, coloranti, pigmenti, cariche
• Prodotti chimici, catalizzatori
• Carbone, sedimenti, polveri, farina
• Additivi alimentari, pesticidi, esplosivi
• Grafite, materiali fotografici
• Polveri metalliche e non metalliche (es. carbonato di calcio, caolino)

Specifiche principali
Nome modello: Winner99E
Intervallo di misura: 1-6000μm
Risoluzione massima: 2048 × 1536
Dimensione pixel: 3.2 × 3.2μm
Velocità di segmentazione: <1 secondo
Tasso di successo segmentazione: >98%
Porta di connessione: USB3.0

Sistema microscopico
Oculare: oculare campo largo 10X
Obiettivi: 4X, 10X, 40X, 100X (olio) obiettivi plan a lunga distanza di lavoro
Sorgente luminosa: illuminazione trasmessa inferiore (alogena o LED, luminosità regolabile); illuminazione incidente metallografica superiore con polarizzatore opzionale
Piatto: stadio meccanico 3D manuale, dimensioni 185mm × 140mm; corsa 50mm × 75mm; messa a fuoco grossa e fine coassiale; regolazione fine 2µm con bloccaggio e limitatori
Gamma di ingrandimento: 4–5000X

Funzioni software
Acquisizione immagini: acquisisce la morfologia del campione; salvataggio in JPG e BMP
Mosaico immagini: cucitura senza soluzione di continuità di più immagini per aumentare il numero di particelle e la rappresentatività; le immagini individuali possono essere processate prima della cucitura
Strumenti automatici: dodici strumenti automatici tra cui binarizzazione adattiva, rimozione automatica del rumore, eliminazione di particelle con contorni incompleti, riempimento di cavità, levigatura dei bordi, deagglomerazione ed estrazione automatica dei parametri dimensione/forma
Calibrazione scala: dopo calibrazione con micrometro standard nazionale, selezionare il valore di scala corrispondente all'obiettivo per ottenere la dimensione reale
Dati per singola particella: visualizzazione e analisi di 10 parametri per particella (area della sezione, dimensione, rapporto d'aspetto, sfericità, ecc.)
Gestione attività: meccanismo strutturato di gestione attività per organizzare i dati di test

Parametri del rapporto
Parametri caratteristici: parametri di distribuzione come D10 / D50 (mediana) / D90 / D100
Frequenza / Cumulativa: tabelle, grafici e istogrammi che mostrano distribuzioni per numero, volume e area
Parametri di forma: dieci metriche di forma standard incluse rapporto d'aspetto, voluminosità, sfericità, area superficiale, area superficiale specifica, parametro del rettangolo circoscritto
Numero di conteggi: conteggio totale delle particelle disponibile direttamente
Miniature: report visualizzabili con miniature a colori o in scala di grigi (selezionabile)
Intestazione report: campi per nome del campione, unità di prova e mezzo di dispersione

Vantaggi

• Visualizzazione immediata della morfologia delle particelle per una valutazione rapida
• Cucitura perfetta di immagini multiple per includere più particelle e migliorare la rappresentatività
• Algoritmi avanzati di riconoscimento per segmentare automaticamente particelle aderenti/ sovrapposte, riducendo l'intervento manuale
• Binarizzazione adattiva resistente alle variazioni di illuminazione per preservare l'informazione particellare
• Integrazione ottica e software che consente l'elaborazione con un solo clic dalla binarizzazione all'analisi
• Selezione flessibile della scala che supporta nm, μm e mm per diverse fonti microscopiche
• Algoritmi efficienti per particelle sferiche che consentono l'analisi anche in caso di adesione/sovrapposizione

Note su brevetti e tecnologie
Elementi come il design del banco ottico, l'allineamento ottico 3D, l'applicazione del principio di dispersione MIE, il design della cuvetta campione sigillata per analizzatori a secco, l'applicazione ortogonale a doppio raggio laser, il design della pompa di dispersione polveri e i moduli di circolazione wet sono citati come tecnologie protette/brevetti utilizzate nello strumento.

Specifiche tecniche

• Nome modello: Winner99E
• Intervallo di misura: 1-6000μm
• Risoluzione massima camera: 2048 × 1536
• Dimensione pixel: 3.2 × 3.2μm
• Velocità di segmentazione: <1 secondo
• Tasso di successo segmentazione: >98%
• Connessione: USB 3.0
• Opzioni obiettivi: 4X, 10X, 40X, 100X (olio)
• Corsa del palco: 50mm × 75mm; dimensioni palco 185mm × 140mm; regolazione fine 2µm
• Gamma di ingrandimento: 4–5000X
• Formati immagine: JPG, BMP
• Strumenti di elaborazione automatica: 12 strumenti automatici integrati
