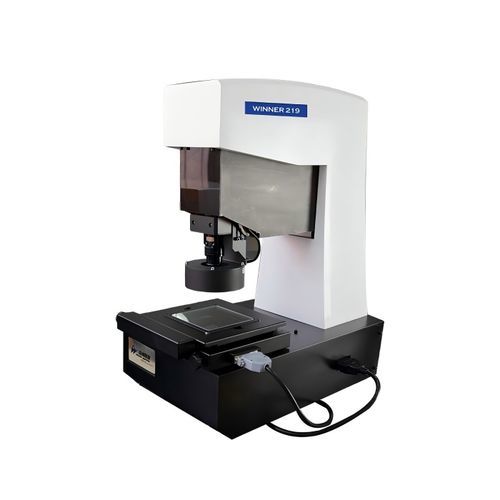

Granulometro ottico Winner219

per analisi di immagini staticatramite analisi d'immagine dinamicatramite analisi d'immagine dinamica

Panoramica
Winner219 è un analizzatore di immagini delle particelle completamente automatizzato (modello commerciale Winner219; designazione interna Winner2119) progettato per la caratterizzazione industriale della dimensione e della morfologia delle particelle. Supporta modalità di prova dinamica e statica e copre un intervallo di misura da 5 μm a 10000 μm. La configurazione standard può includere solo la modalità statica; la modalità dinamica e altre opzioni sono disponibili su richiesta.

Caratteristiche principali

• Intervallo di misura: 5–10000 μm
• Modalità di prova doppie: dinamica (flusso) e statica (modello standard: statica)
• Telecamera industriale ad alta velocità da 5 megapixel per acquisizione rapida delle immagini
• Illuminazione: sorgente LED riflettente a basso angolo e sorgente LED trasmissiva parallela ad alta luminosità
• Controllo completamente automatico con movimento tridimensionale ad alta precisione e messa a fuoco automatica
• Piattaforma motorizzata 2D (corsa standard 100×100 mm, personalizzabile) e corsa di messa a fuoco elettrica di 60 mm
• Gestione dei campioni: dispersione a secco e dispersione in sospensione

Generale
Nome modello: Winner2119
Norme: ISO/DIS-13322-2
Dimensioni (L×P×A): 500 mm × 420 mm × 680 mm
Peso netto: 28 kg

Dimensione di misura

• Intervallo di misura: 5–10000 μm
• Ingrandimento massimo: 2000×
• Precisione (D50): ≤1,0 % (deviazione su campione standard nazionale)
• Ripetibilità (D50): ≤1,0 % (deviazione su campione standard nazionale)
• Corsa della piattaforma 2D: standard 100×100 mm (personalizzabile)
• Corsa di messa a fuoco elettrica: 60 mm
• Metodi di dispersione: dispersante a secco e dispersione in sospensione

Ottica
Sorgenti luminose: LED riflettente a basso angolo e LED trasmissiva parallela ad alta luminosità
Immagini: telecamera industriale ad alta velocità da 5 megapixel per acquisizioni ad alto rendimento

Funzioni software e output

• Output dimensione particella: distribuzione dimensionale, D10, D50, D90 (personalizzabile) e dimensione massima
• Report personalizzabili e intervalli selezionabili (es. conteggi sopra/sotto dimensioni definite)
• Analisi morfologica: rapporto d'aspetto, rotondità, sfericità, circolarità con immagini delle particelle
• Conteggio particelle e riepiloghi statistici
• Personalizzazione report: intestazioni, loghi, informazioni operatore; gestione attività e workflow
• Lingue dell'interfaccia: cinese e inglese (altre lingue su richiesta)
• Modalità Smart: controllo automatico del processo per migliorare la ripetibilità e ridurre l'intervento dell'operatore
• Formati di esportazione: Excel, PDF e formati report standard

Vantaggi

• Analisi della morfologia comprendente sfericità, circolarità, rotondità e rapporto d'aspetto; modulo proprietario di calcolo della rotondità (conforme a API_RP58 quando applicabile)
• Supporto per prove statiche e dinamiche per aumentare la rappresentatività del campione e la produttività; la modalità dinamica consente il campionamento in flusso per dataset maggiori
• Controllo automatico a tre assi e autofocus per acquisizioni consistenti e complete dei campioni
• Funzioni software per memoria autofocus multi-punto, percorsi personalizzabili e preset di misura

Applicazioni

• Ceramica
• Farmaceutica
• Vernici, coloranti e pigmenti
• Cariche, prodotti chimici e catalizzatori
• Carbone, sedimenti, polveri, farina
• Additivi alimentari, pesticidi, esplosivi
• Grafite, materiali fotografici, combustibili
• Polveri metalliche e non metalliche (es. carbonato di calcio, caolino) e altre industrie di lavorazione delle polveri

Specifiche

• Modello commerciale: Winner219
• Designazione interna: Winner2119
• Intervallo di misura: 5–10000 μm
• Ingrandimento massimo: 2000×
• Errore di precisione (D50): ≤1,0 %
• Errore di ripetibilità (D50): ≤1,0 %
• Corsa piattaforma 2D: standard 100×100 mm (personalizzabile)
• Corsa messa a fuoco elettrica: 60 mm
• Metodi di dispersione: dispersante a secco e dispersione in sospensione
• Illuminazione: LED riflettente a basso angolo e LED trasmissiva parallela ad alta luminosità
• Immagini: telecamera industriale ad alta velocità da 5 megapixel
• Dimensioni: 500 mm × 420 mm × 680 mm
• Peso netto: 28 kg
• Norme: ISO/DIS-13322-2
• Output software: distribuzione dimensionale, distribuzione di rotondità, distribuzione del rapporto d'aspetto; esportazione Excel/PDF
• Lingue interfaccia: cinese e inglese (altre su richiesta)
• Funzionamento: controllo intelligente/automatico per migliorare la ripetibilità
