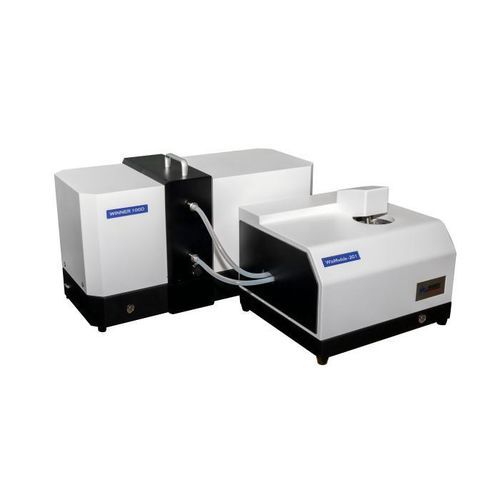

Granulometro ad ultrasuoni Winner100D

tramite analisi d'immagine dinamicatramite analisi d'immagine dinamicaottico

Panoramica
Winner100D è un analizzatore dinamico di immagini di particelle in ambiente umido, progettato per l'analisi quantitativa della distribuzione delle dimensioni e della morfologia delle particelle in sospensione. Conforme alla norma ISO/DIS 13322-2, acquisisce, memorizza e elabora immagini in tempo reale su un ampio intervallo, offrendo risultati rappresentativi e riproducibili grazie a un grande volume di campionamento e all'acquisizione statistica.

Punti chiave

• Campo di misura: 5–3000 μm (personalizzabile)
• Adatto a istituti di ricerca, laboratori universitari, centri R&D e strutture di controllo qualità
• Sistema di dispersione umida automatico con dispersione sinergica a doppio ultrasuoni (circolazione integrata + ultrasuoni esterni) per migliorare la deaglomerazione

Specifiche principali
Modello: Winner100D
Norma: ISO/DIS 13322-2
Dimensioni esterne: Unità principale 700×300×450 mm; Modulo umido 415×350×380 mm
Peso netto: Unità principale 15 kg; Modulo umido 15 kg

Dimensione di misura
Intervallo: 5–3000 μm (personalizzabile)
Accuratezza (D50): ≤1,0% (campione standard nazionale)
Ripetibilità (D50): ≤1,0% (campione standard nazionale)
Alimentazione: Sistema automatico di dispersione umida
Metodo di dispersione: Circolazione integrata nella vasca campione combinata con ultrasuoni interni ed esterni alla finestra di osservazione (sistema sinergico a doppio ultrasuoni)
Particelle analizzate: >100.000 pcs/min
Velocità di acquisizione: fino a 120 frame/s

Ottica
Obiettivo: Obiettivo telecentrico HD (specifiche opzionali disponibili)
Illuminazione: Sorgente luminosa parallela ad alto contrasto per immagini nitide

Parametri di output / analisi

• Distribuzione delle dimensioni, D10/D50/D90/Dmax, valori tipici e intervalli personalizzabili
• Morfologia: rapporto di aspetto, circolarità, rotondità e galleria di immagini
• Conteggio particellare e metriche di concentrazione

Vantaggi

• Analisi morfologica completa: sfericità, circolarità, rotondità e rapporto di aspetto con modulo dedicato di rotondità
• L'acquisizione dinamica cattura grandi popolazioni di particelle migliorando la rappresentatività statistica rispetto all'imaging statico
• Maggiore chiarezza delle immagini grazie all'ottica telecentrica a campo ampio e alla finestra di campionamento piana vincolata

Applicazioni
Adatto per minerali non metallici, ceramica, rivestimenti, inchiostri, pigmenti, cariche, prodotti farmaceutici, alimenti, materiali per batterie al litio, abrasivi, polveri metalliche, cemento, polveri chimiche, trattamento delle acque, esplorazione geologica e ricerca accademica. Supporta QC di routine e R&D avanzata per sospensioni.

Funzioni del software di analisi

• Gestione dei compiti per un'organizzazione ordinata dei dati
• Acquisizione video e immagini per registrazioni tracciabili
• Calibrazione di scala per correlare i pixel dell'immagine alle dimensioni reali
• Elaborazione batch durante l'acquisizione per gestire grandi volumi
• 12 strumenti automatici di elaborazione particellare (deaglomerazione, rimozione del rumore, completamento dei bordi, riempimento dei fori, levigatura dei bordi, ecc.)
• Output configurabili: dimensione particellare (distribuzione, D10/D50/D90/Dmax, intervalli personalizzati), parametri di forma, immagini delle particelle e conteggi
• Funzionalità aggiuntive: intestazione/logo personalizzabile, visualizzazione operatore, filtri dimensione/forma, commutazione automatica a doppia lente, messa a fuoco motorizzata, rilevamento in tempo reale della concentrazione, controllo del modulo di circolazione e salvataggio immagini

Specifiche tecniche

• Modello: Winner100D
• Norma: ISO/DIS 13322-2
• Intervallo di misura: 5–3000 μm (personalizzabile)
• Accuratezza (D50): ≤1,0%
• Ripetibilità (D50): ≤1,0%
• Alimentazione: Sistema automatico di dispersione umida
• Dispersione: Circolazione integrata + ultrasuoni (sinergia doppio ultrasuoni)
• Velocità di analisi: >100.000 pcs/min
• Frequenza di acquisizione: fino a 120 frame/s
• Obiettivo: Telecentrico HD (opzionale)
• Illuminazione: Sorgente parallela ad alto contrasto
• Dimensioni: Unità principale 700×300×450 mm; Modulo umido 415×350×380 mm
• Peso netto: Unità principale 15 kg; Modulo umido 15 kg
