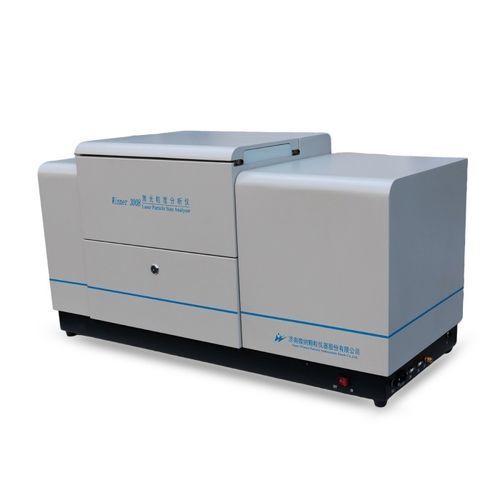

Granulometro laser Winner3008B

per diffrazione laserotticoper diffrazione laser

Panoramica del prodotto
Winner3008B è un analizzatore laser delle dimensioni delle particelle con unità di dispersione a secco che offre modalità operative manuali e completamente automatiche. Basato sul principio di scattering di Mie e su un percorso ottico a trasformata di Fourier con luce convergente, integra un laser a semiconduttore e un rivelatore fotoelettrico anulare per fornire distribuzioni granulometriche ripetibili e precise per polveri secche, inclusi materiali reattivi all'acqua o sensibili ai liquidi.

Specifiche principali

• Modello: Winner3008B
• Principio: scattering di Mie
• Rivelatore: disposizione a passo logaritmico, angolo di misura 0,015°–145°
• Modalità: manuale o completamente automatico
• Velocità di prova: test completo <1 min; intervallo di risultato 500 ms
• Dimensioni (L×P×A): 1040×440×540 mm; Peso netto: 58 kg

Dimensione di misura

• Intervallo: 0,1–1200 μm
• Canali: 84
• Accuratezza (CRM D50): ≤1,0%
• Ripetibilità (CRM D50): ≤1,0%
• Dispersione: dispersione turbolenta a secco (brevettata); velocità di alimentazione regolabile; mezzo: aria compressa 0–6 bar

Ottica

• Sorgente: laser a semiconduttore rosso λ=639 nm (>3,0 mW); opzionale verde λ=405 nm (>2,0 mW)
• Percorso ottico: trasformata di Fourier con luce convergente; lunghezza focale effettiva: 500 mm
• Allineamento ottico: completamente automatico, precisione fino a 0,2 μm; Sicurezza laser: Classe 1

Funzioni software

• Modelli di analisi: distribuzione libera, R-R, log-normale, modelli statistici per categoria
• Confronto statistico: confronta lotti o fasi di processo
• Elaborazione dati: analisi statistica automatizzata ed emissione di risultati rappresentativi
• Metrica personalizzata: definizione diametri D1–D100 e percentuali cumulative
• Output: valori D, distribuzioni per intervallo e cumulative, grafici; esportazione in Word/Excel/BMP/TXT/PDF
• Operazione con un clic: flusso automatico per aspirazione, fornitura aria, alimentazione campione, prova ed elaborazione
• Lingue interfaccia: cinese e inglese; lingue aggiuntive disponibili; opzione GMP

Vantaggi

• Modalità operative manuale o completamente automatica selezionabile
• Dispersione per turbolenza brevettata e tecnica di taglio per onda d'urto per una dispersione a secco efficace; ceramiche resistenti all'usura nelle parti a contatto
• Allineamento ottico automatico a livello micron per mantenere il percorso luminoso ottimale
• Progetto ottico a trasformata di Fourier con rivelatore principale e ausiliario angolare per raccolta su ampia gamma
• Output precisi inclusi D10, D50, D90 e valori D definiti dall'utente
• Acquisizione dati ad alta velocità e inversione tramite fitting libero per risultati ripetibili

Applicazioni

• Cemento, ceramica
• Polveri farmaceutiche e erboristiche
• Coloranti, pigmenti, cariche
• Prodotti chimici, catalizzatori
• Flux, materiali per brasatura, additivi
• Pesticidi, esplosivi
• Grafite, materiali fotosensibili
• Carburante, polveri metalliche e non metalliche
• Carbonato di calcio, caolino
• Caffè e altre polveri alimentari
• Materiali magnetici e settori che richiedono analisi di ampia distribuzione

Brevetti e note tecnologiche

• Brevetto design banco ottico: ZL 2014 2 0378380.8
• Brevetto sistema di allineamento ottico 3D: ZL 2013 2 0835882.4
• Brevetto applicazione scattering di Mie: ZL 2013 2 0812021.4
• Brevetto cuvetta campione completamente sigillata: ZL.2011 2 0267646.8
• Brevetto doppio fascio laser ortogonale: ZL 2007 2 0025702.0
• Brevetto pompa di dispersione polvere: ZL 2007 2 0018648.7
• Brevetto installazione di circolazione umida: ZL2010 2 0593526.2

Specifiche tecniche

• Modello: Winner3008B
• Intervallo di misura: 0,1–1200 μm
• Principio: scattering di Mie
• Disposizione rivelatori: logaritmica, 0,015°–145°
• Canali: 84
• Accuratezza / Ripetibilità: ≤1,0% (CRM D50)
• Modalità: Automatico / manuale
• Velocità test completo: <1 min; intervallo: 500 ms
• Mezzo di dispersione: aria compressa 0–6 bar; velocità di alimentazione regolabile
• Sorgente: rosso λ=639 nm (>3,0 mW); opzionale verde λ=405 nm (>2,0 mW)
• Percorso ottico & focale: trasformata di Fourier con luce convergente, 500 mm
• Sicurezza laser: Classe 1
• Precisione allineamento ottico: fino a 0,2 μm
• Dimensioni: 1040×440×540 mm; Peso netto: 58 kg
• Output: valori D, distribuzioni, grafici, esportazione Word/Excel/BMP/TXT/PDF
